КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

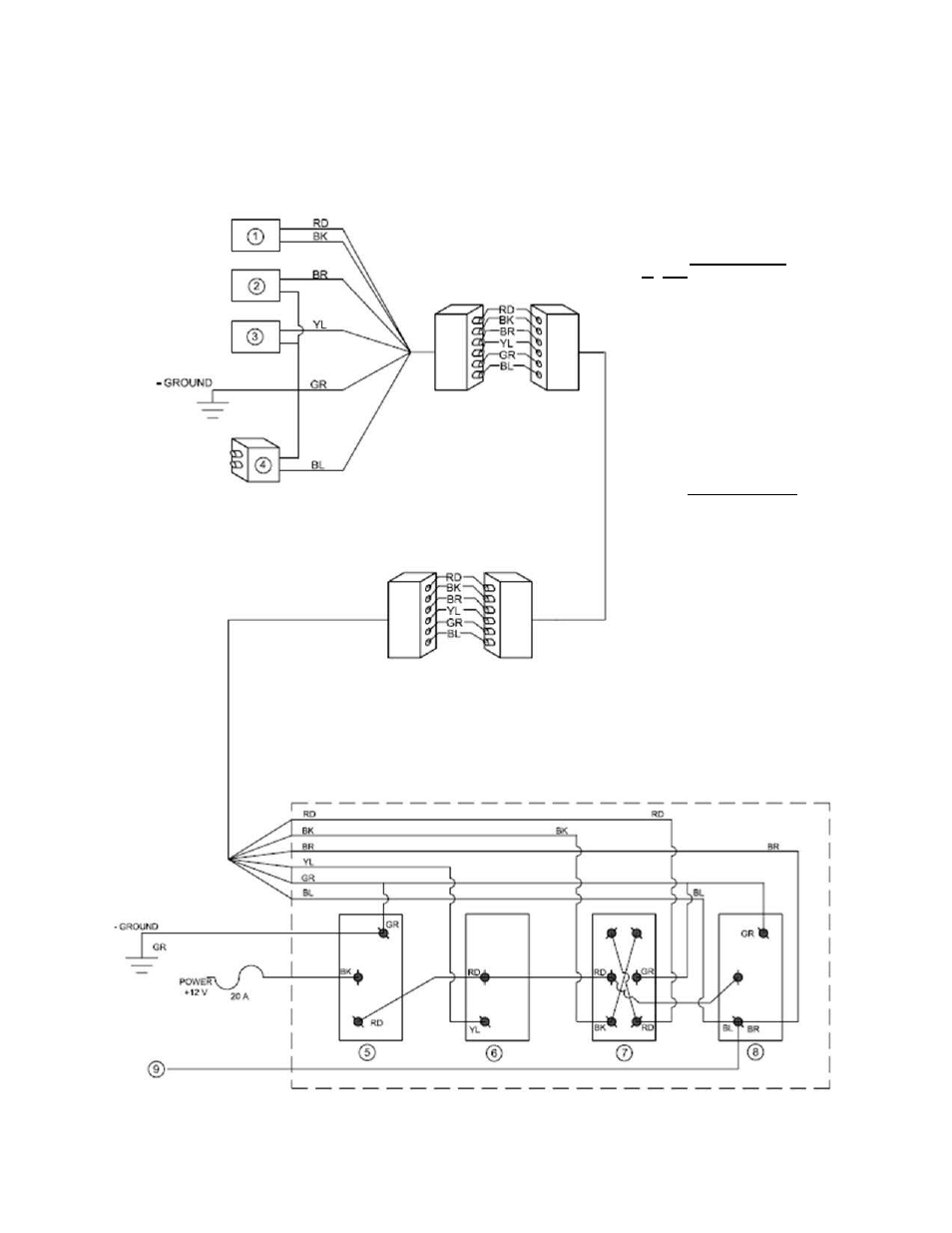

ЭЛЕКТРООБОРУДОВАНИЕ МАНИФОЛЬДА «3-PLEX» и «5-PLEX» (2008, ВАРИАНТ 1)

ОБОЗНАЧЕНИЕ

№ Узел
1 –

Мотор давления сошника

2 –

Соленоид сошника

3 –

Соленоид крыла

(только плавающего)

4 –

Сцепление

5 –

Основное электропитание

6 –

Опускание крыла

(только плавающего)

7 –

Регулятор сошника

8 –

Мерительное колесо

9 –

Факультативное электропитание

ЦВЕТ ПРОВОДОВ

RD –

красный

BK –

черный

BR –

коричневый

YL –

Желтый

GR –

зеленый

BL –

иний
