Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 58
Advertising
60
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Сошник вверх (широкая красная)
2 –
Сошник вниз (узкая красная)
3 –
Бак (желтая)
4 –
Вход манифольда (узкая зеленая)
5 –
Выход манифольда (широкая зеленая)
6 – 2-
станц. Блок с электроприводным
разгрузочным клапаном (2007)
СОКРАЩЕНИЯ
SC –
Колпаки сошника
SR –
Стержни сошника
WC –
Колпаки крыла
WR –
Стержни крыла
Сошники
Основные крылья
Левый задний
Правый задний
цилиндр
цилиндр
Левый передний цилиндр
Правый передний цилиндр

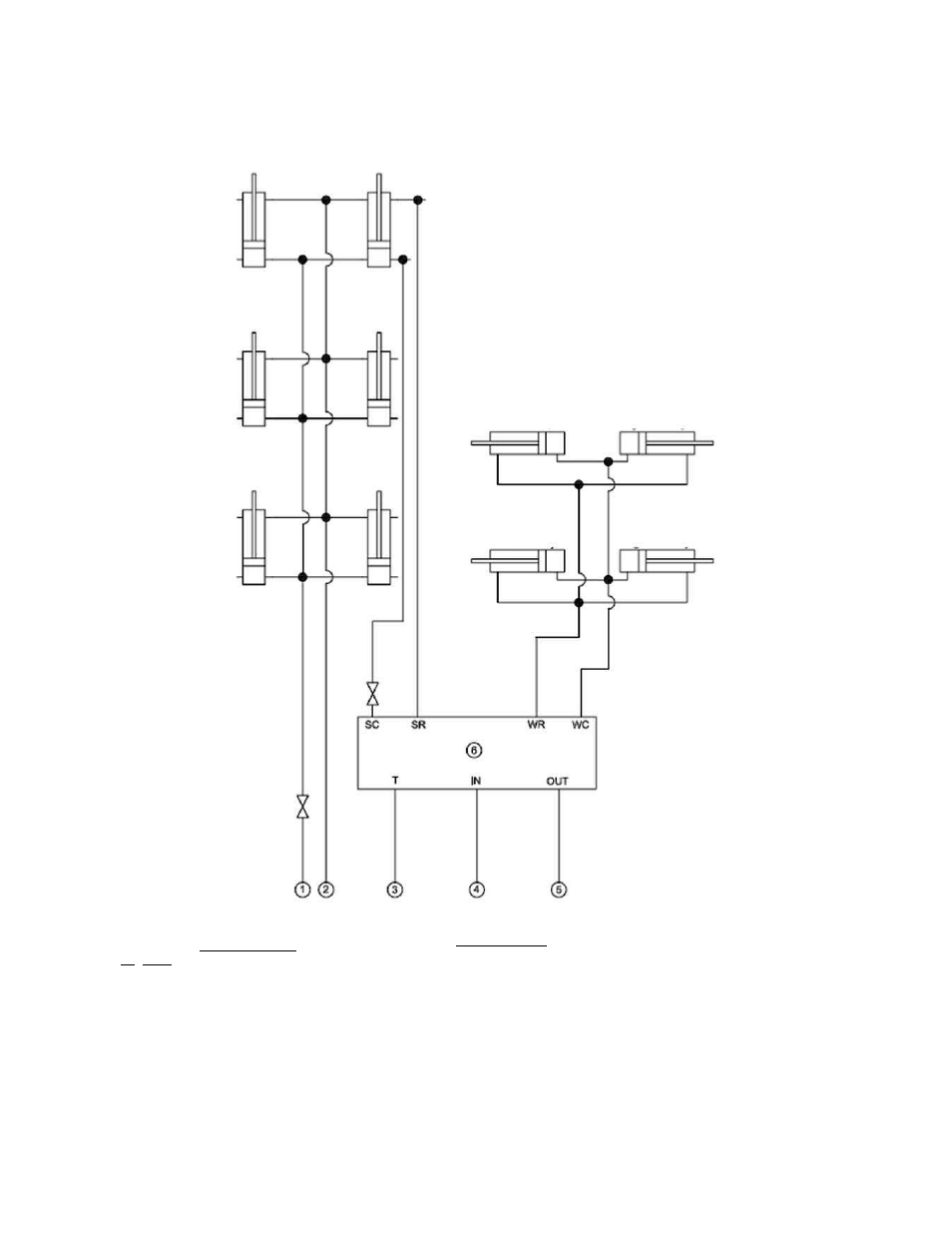

ОСНОВНЫЕ ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА «3-PLEX» (2008)
