23
ХАРАКТЕРИСТИКИ
СОШНИКИ
Типа «быстрый штифт»

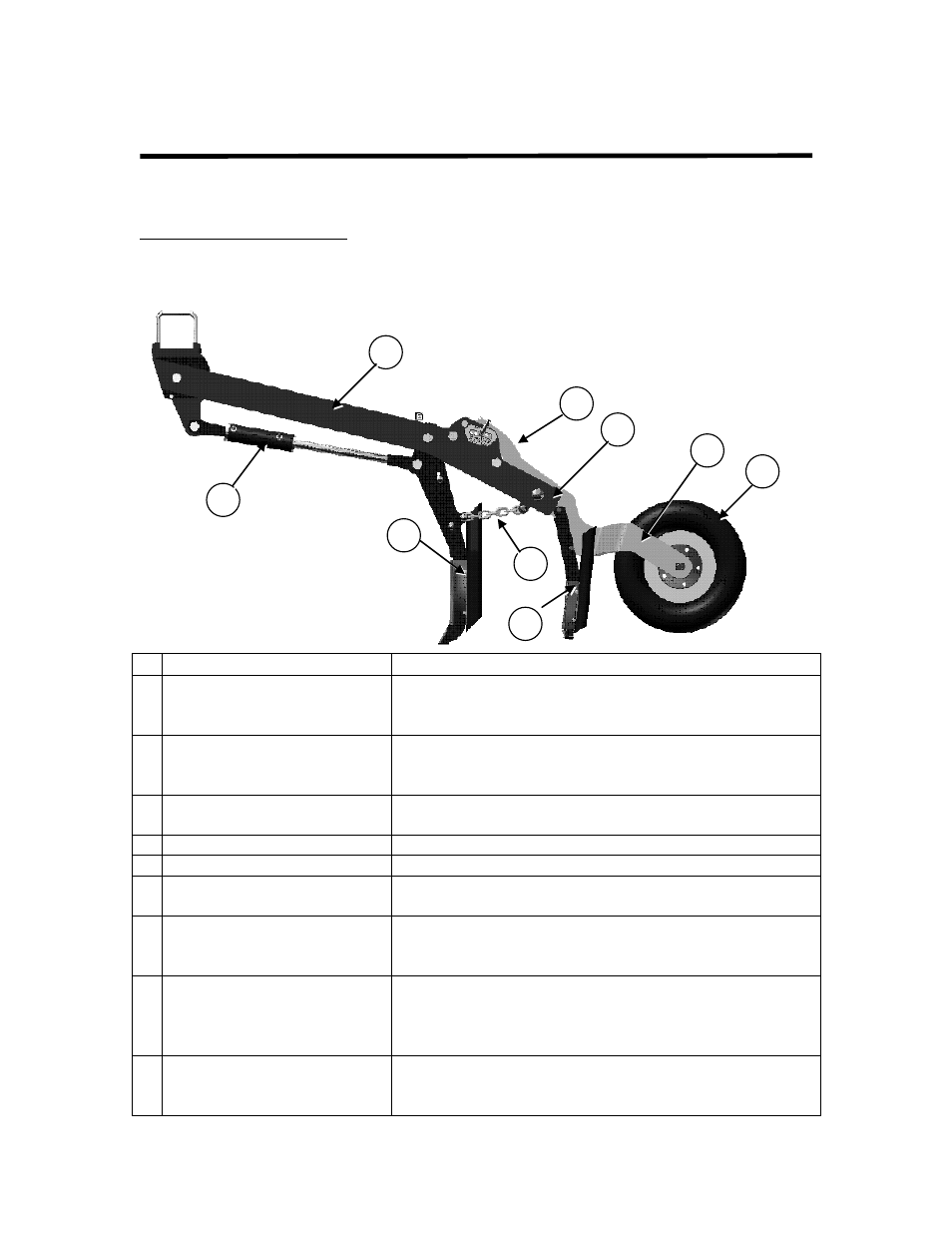

СОШНИК SEED HAWK
РИС. 10
№ Узел Описание
1
Нож для семян Толщина 13 мм (½ дюймов), с зажимом из
нержавеющей стали и резиновым посевным
трубопроводом
2
Нож для удобрений Толщина 13 мм (½ дюймов), с зажимом из
нержавеющей стали и резиновым посевным
трубопроводом
3
Уплотняющее колесо Уплотняющее/градильное колесо. Ступица на
5
болтов для конической ступицы и подшипника
4
Уплотняющий рычаг Улучшенный грязевой клиренс
5
Основной рычаг сошника Толщина 16 мм (5/8 дюймов)
6
Цилиндр сошника Гидравлическое давление подается на штоковый
конец цилиндра
7
Точка шарнира
регулировки глубины
Пропорция внесения семян и удобрения будет
всегда оставаться одинаковой, если точка
шарнира будет находиться в этом месте.
8
Устройство регулировки
глубины «быстрого
штифта»
Положительное значение настройки штифта.
Обеспечивает легкую регулировку для получения
оптимальной глубины внесения семян и
удобрений.
9
Цепь Вид из кабины трактора – для определения
правильной силы уплотнения и проникновения,
необходимой для поля.
