Закрепление электродов для мониторинга
9650-0912-29 Rev. C
Руководство по эксплуатации R Series ZOLL
9–3
Примечание. Гарнитуры с отведениями и кабели с отведениями являются различными
принадлежностями и не взаимозаменяемы. При 5-канальном
мониторинге используйте кабель с 5 отведениями.
Закрепление электродов для мониторинга
Прикрепите отведения с фиксаторами к электродам и проверьте надежность контакта
электрода с концевиком отведения.
При использовании гарнитуры с 3 отведениями подсоедините конец комплекта
с 3 отведениями к кабелю OneStep Pacing.
Снимите защитную накладку с электрода для ЭКГ. Следите, чтобы на клейкую
поверхность не попал электролитный гель.
Осторожно!
Используйте только электроды с неистекшим сроком годности, обозначенным на
упаковке.

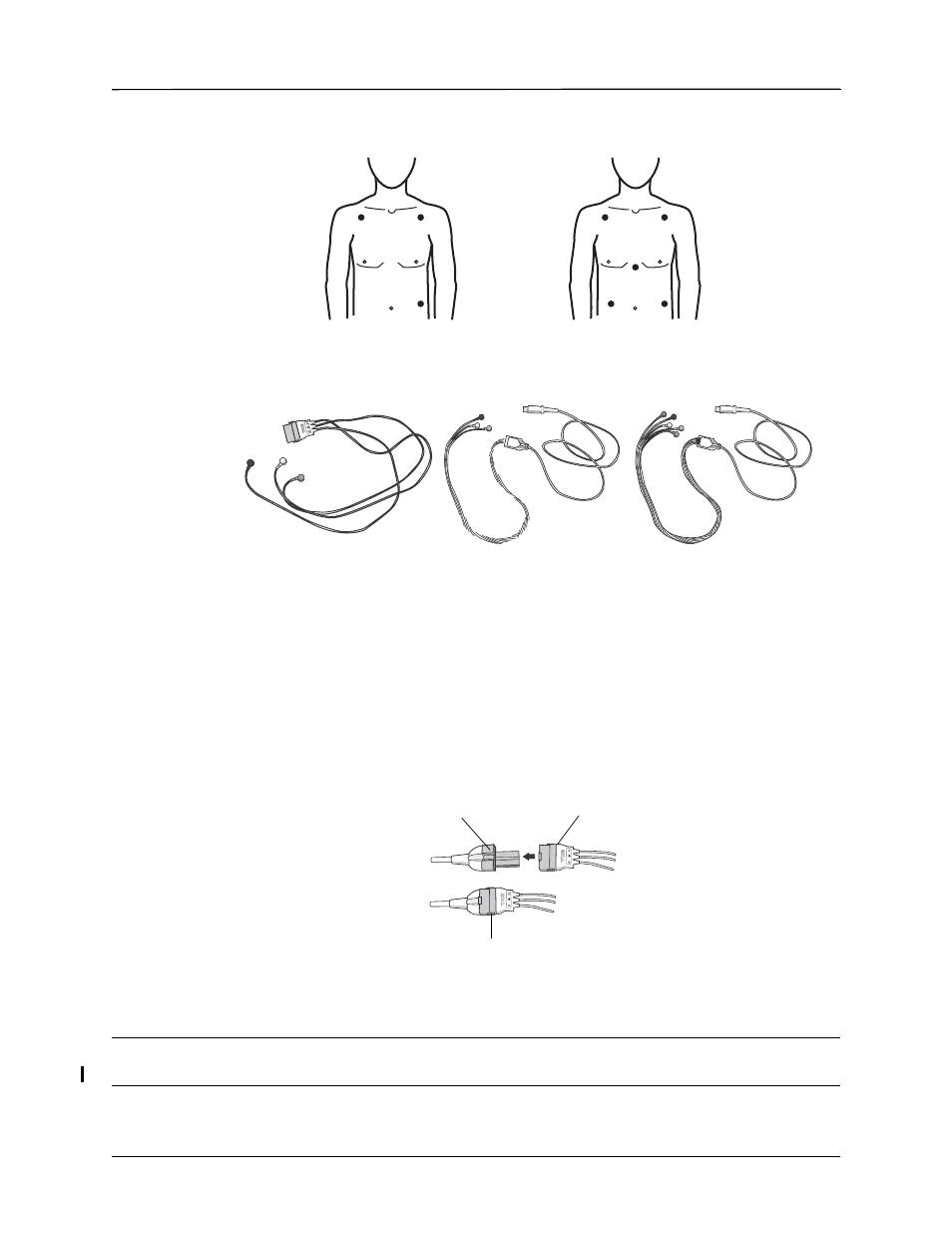

Конфигурация с 3 отведениями
Конфигурация с 5 отведениями
RA
LA
LL
RA
LA
LL
V
RL
Гарнитура с 3 отведениями
Кабель с 5 отведениями
Кабель с 3 отведениями
Кабель OneStep Pacing
Гарнитура с 3 отведениями
Готовое соединение
