Элементы управления и индикаторы дефибриллятора
9650-0912-29 Rev. C
Руководство по эксплуатации R Series ZOLL
2–7
Кабели и разъемы пациента
На задней стороне прибора находятся несколько разъемов для кабелей пациента.

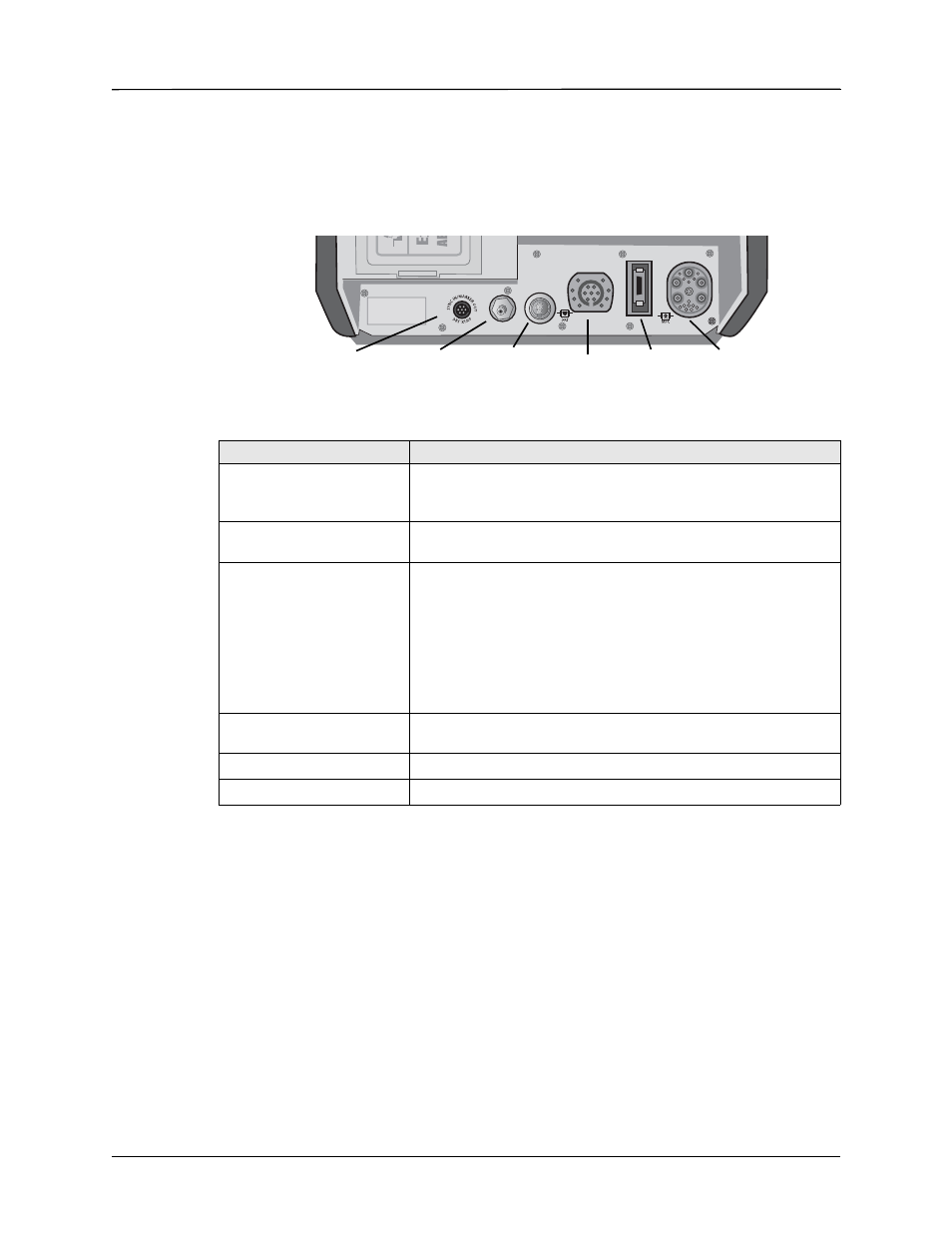

Рис. 2-3. Разъемы для кабелей пациентов
Кабели OneStep
Прибор R Series поставляется с кабелем OneStep или OneStep Pacing.
У кабеля OneStep Pacing есть дополнительный разъем, которым он подключается к
разъему ЭКГ на задней панели. Этот кабель предназначен для электродов OneStep Pacing
или OneStep Complete при внешней кардиостимуляции и мониторинге ЭКГ. Кроме того,
кабель OneStep Pacing можно отсоединить от разъема ЭКГ и использовать кабель ЭКГ
с 3 и 5 отведениями.
Разъем
Описание
Кабель OneStep
Чтобы подключить утюжки или адгезивные терапевтические
электроды либо электроды кардиостимулятора компании
ZOLL, используйте кабели OneStep или OneStep Pacing.
ЭКГ
Для подключения кабеля ЭКГ с 3 или 5 отведениями, либо
кабеля ЭКГ OneStep Pacing.
Вход «Синхро»/выход
«Маркер»/ЭКГ х 1000
Для подключения и передачи:
•
входящего сигнала синхронизации в дефибриллятор от
внешнего монитора пациента;
•
выходного сигнала маркера зубца R на внешний монитор
пациента.
•
выхода сигнала ЭКГ к другому оборудованию, например
мониторам пациентов и приборам радиотелеметрии (1 В/см
отображаемого сигнала ЭКГ).
НИАД
(По заказу.) Для подключения кабеля манжеты артериального
давления.
EtCO
2
(По заказу.) Для подключения кабеля монитора CO
2
.
SpO
2
(По заказу.) Для подключения кабеля пульсового оксиметра.
Кабель
SpO
2
(по заказу)
OneStep
Вход «Синхро»/
Выход «Маркер»/
Выход «ЭКГ»
ЭКГ
НИАД
(по заказу)
EtCO
2
,
(по заказу)
