Инструкция по эксплуатации ZOLL R Series Monitor Defibrillator Rev C
Страница 115
Итоговый отчет
9650-0912-29 Rev. C
Руководство по эксплуатации R Series ZOLL
10–5
Выбранный формат режима кардиостимуляции
Функция итогового отчета позволяет записывать данные об ЭКГ пациента за 6 секунд до
кардиостимуляции. Кроме того, записываются данные об отведении ЭКГ, коэффициенте
усиления сигнала ЭКГ, частоте сердечных сокращений пациента, частоте
стимулирования, токе стимулирования, а также время и дата. В верхней части ленты
указаны дата и время для данных ЭКГ, полученных за 6 секунд до события.

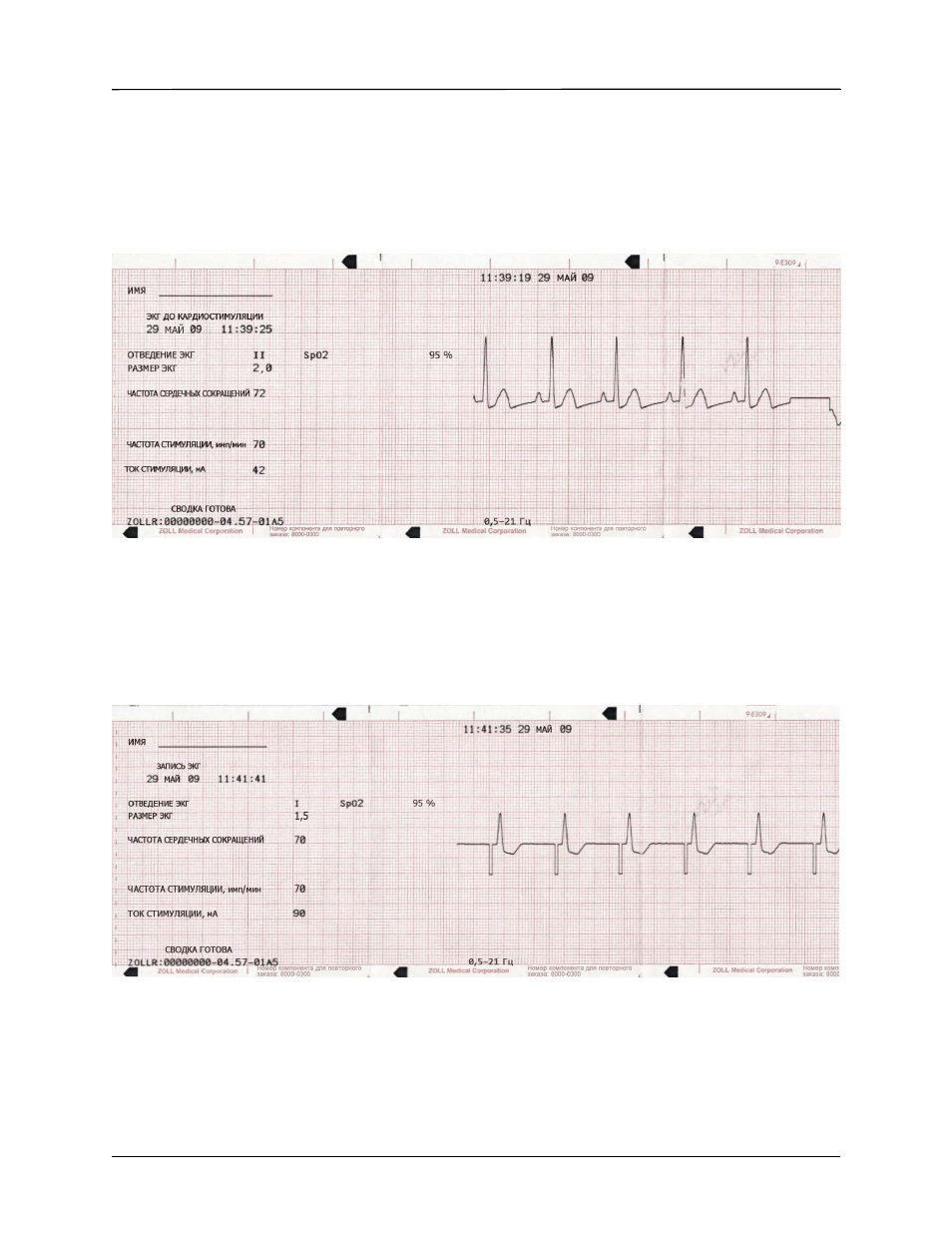

Рис. 10-4. Выбранный формат режима кардиостимуляции
После того как задан ритм кардиостимуляции, при кратковременном включении
принтера записывается значение ритма для последующих отчетов. Если
кардиостимуляция осуществляется в асинхронном режиме, то выполняется сохранение
и печать примечания ASYNC PACE (АСИНХР. СТИМУЛ). В верхней части ленты указаны
дата и время для данных ЭКГ, полученных за 6 секунд до события.
Рис. 10-5. Выбранный формат режима кардиостимуляции (асинхронная
кардиостимуляция)
