Элементы управления и индикаторы дефибриллятора
9650-0912-29 Rev. C Руководство по эксплуатации R Series ZOLL 2–3
Передняя панель
На передней панели R Series находятся экран, экранные клавиши, индикатор
аккумулятора, индикатор питания от сети переменного тока, индикатор состояния
готовности, кнопка РАЗРЯД и панель управления. На разных моделях расположение
элементов на панели управления может немного отличаться. См. Рис. 2-1.

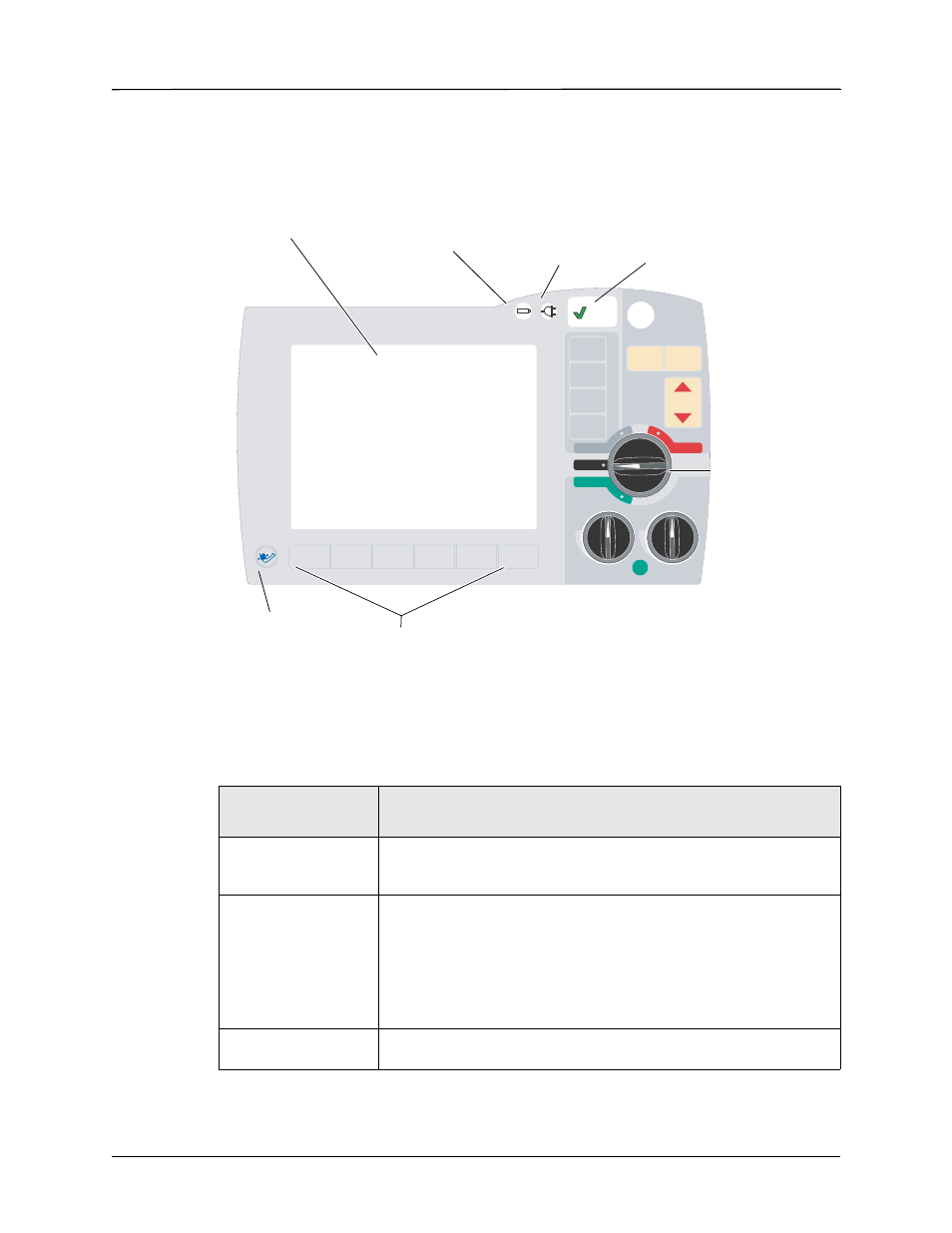

Рис. 2-1. Передняя панель R Series
Табл. 2-2 содержит описание элементов управления и индикаторов, расположенных на
передней панели.
Табл. 2-2. Элементы управления и индикаторы R Series
Элемент
управления или
индикатор
Описание
Экран Отображает терапевтические настройки, физиологические кривые
и другую информацию по каждому отслеживаемому параметру,
сообщения, время и экранные клавиши.
Индикатор
аккумулятора Сообщает о состоянии аккумулятора:
Горит желтым: аккумулятор заряжается.
Горит зеленым: аккумулятор заряжен.
Поочередно мигает
желтым и зеленым:
аккумулятор не установлен или
возникла неисправность во
время зарядки.
Индикатор питания от
сети переменного тока Горит, если прибор подключен к источнику питания переменного
тока.
3
1
2
4:1
ɉɍȽ
ɇȻɌɓɍȻȼ
ɉɌɍȻɈɉȽɅȻ
ɍɋɀȽɉȾɃ
ɊɋɃɈɍɀɋ
ɋȻɂɋɚȿ ɋȻɂɋɚȿ
ȻɈȻɆɃɂ ȻɈȻɆɃɂ ɂȻɋɚȿ ɂȻɋɚȿ
Ƚɖȼɉɋ
ɘɈɀɋȾɃɃ
Ƚɖȼɉɋ
ɘɈɀɋȾɃɃ
ɇɉɈɃɍɉɋ
ȽɖɅɆ
ɌɍɃɇɎɆ
ȿɀɏɃȼ
ɍɉɅ
mA
ɍɉɅ
mA
ɒȻɌɍɉɍȻ
ɣɧɪɧɣɨ
ɒȻɌɍɉɍȻ
ɣɧɪɧɣɨ
Экран
Шесть
экранных клавиш
Селекторный
переключатель
режимов
Индикатор питания
от сети
переменного тока
Индикатор
аккумулятора
Индикатор
готовности
Кнопка НИАД
(по заказу)
