Глава 2 Общее представление о приборе
2–8
www.zoll.com
9650-0912-29 Rev. C

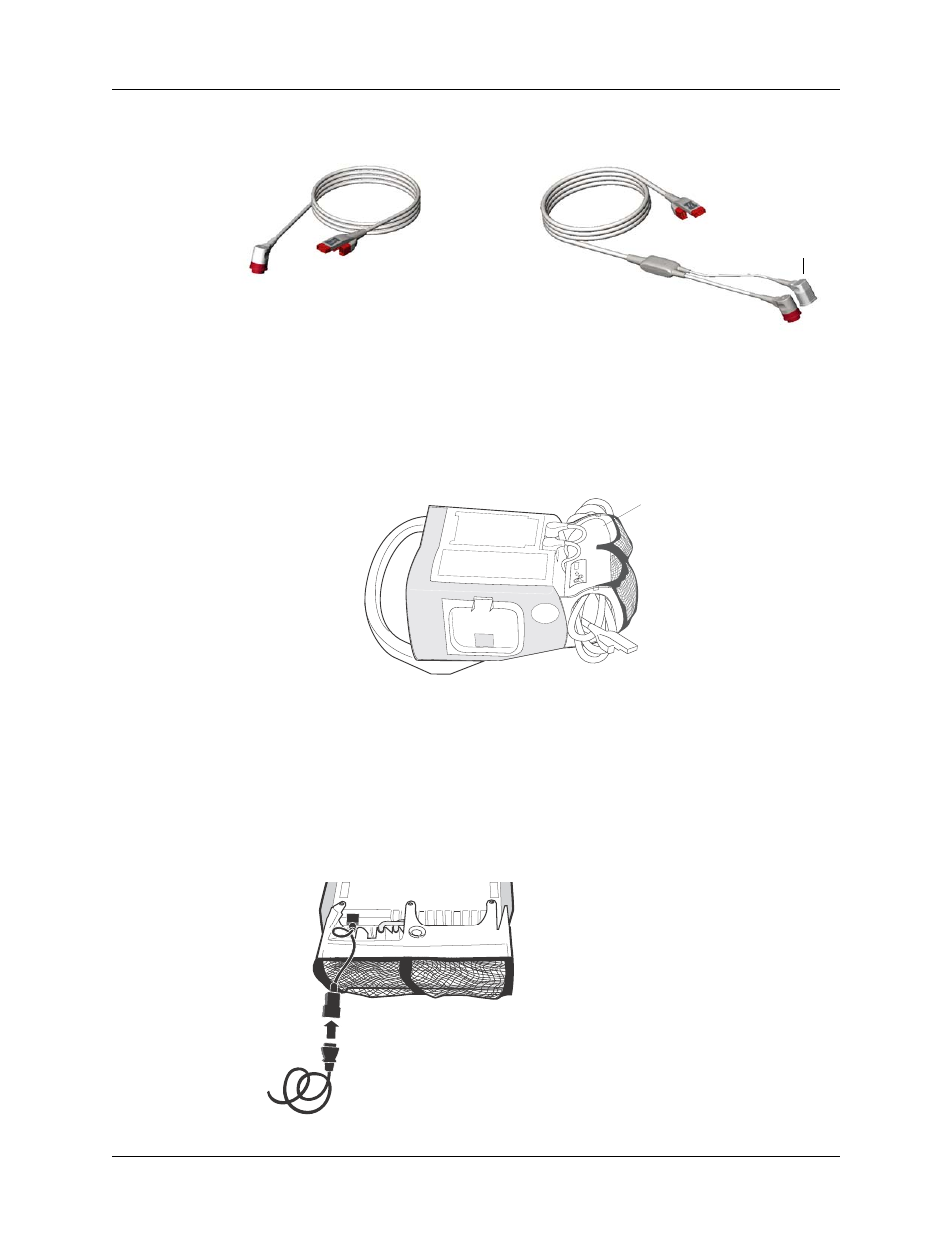

Рис. 2-4. Кабели OneStep
OneStep Cable Manager (по заказу)
Устройство для хранения кабелей OneStep Cable Manager можно установить по заказу.
Рис. 2-5. Прибор R Series с устанавливаемым по заказу устройством для хранения
кабеля OneStep (вид сбоку)
Кабель питания
Шнур электропитания используется для управления устройством R Series, когда заряд
батареи не используются. Дополнительный удлинитель доступен для использования,
когда принадлежность кабеля организатор прилагается к устройству. Удлинитель
подключается к основной кабель питания переменного тока, как показано ниже.
Кабель OneStep Pacing
Кабель OneStep
Разъем ЭКГ
Отсек для кабеля
OneStep Cable
Manager
