Сборка зернового прицепа GC24
t
-1
-48-
ЭТАП 88
ЭТАП 87
356 мм
1 359 мм
1 270 мм
248 мм

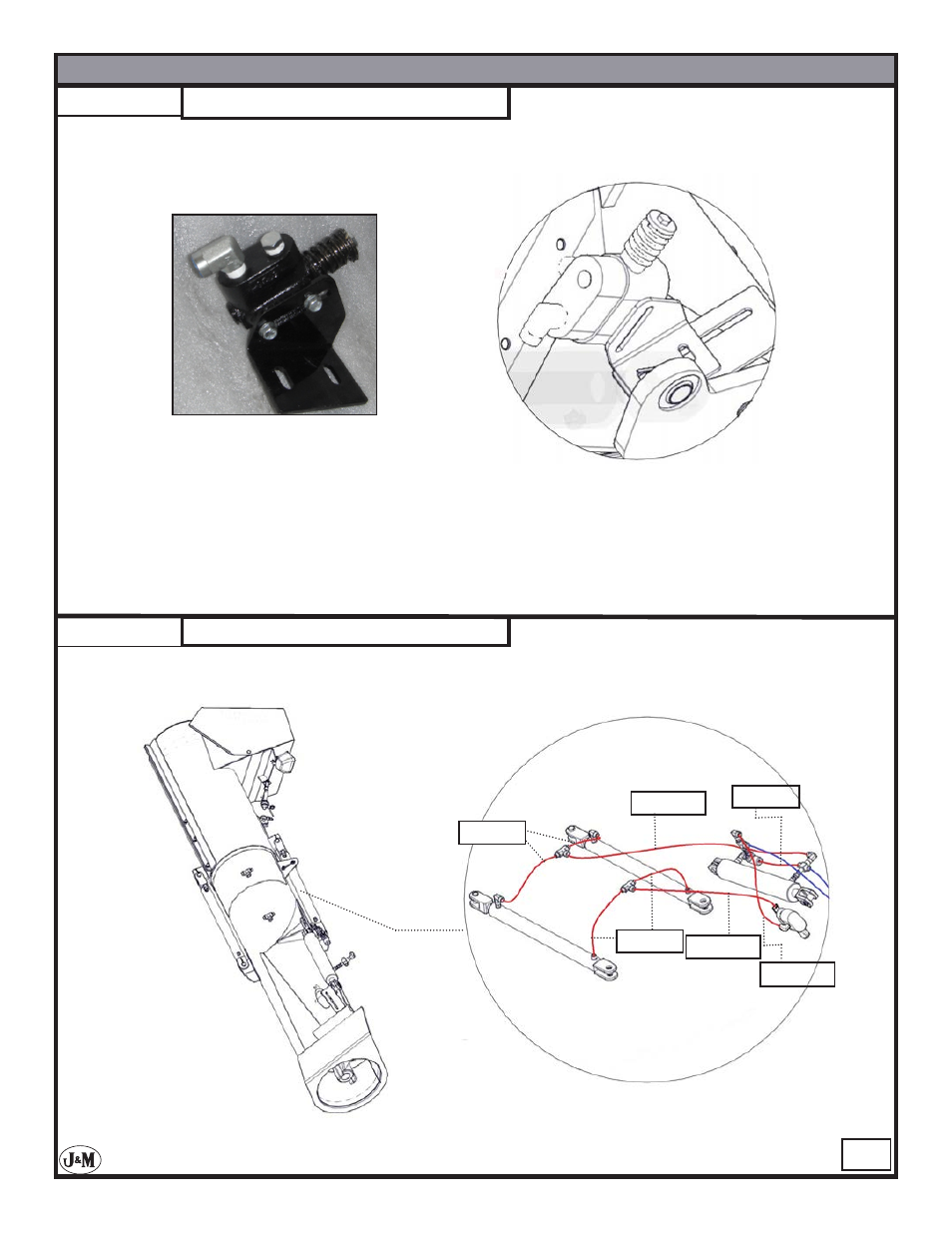

Для опционального выдвижного механизма потребуется установить перепускной клапан.
Закрепите перепускной клапан в месте установки болтами. Расположить этот клапан
необходимо так, чтобы он приводился в действие при опускании шнека на упор, а труба
выдвижного механизма при этом полностью складывалась.
Установите все шланги опционального выдвижного механизма. Делается это
в соответствии с приведенным выше рисунком.
-Опциональный выдвижной механизм-
-Опциональный выдвижной механизм-
330 мм 1 854 мм
