Инструкция по эксплуатации J&M GC-24T Assembly
Страница 14
Сборка зернового прицепа GC24
t
-1
-14-
ЭТАП 26
ЭТАП 25

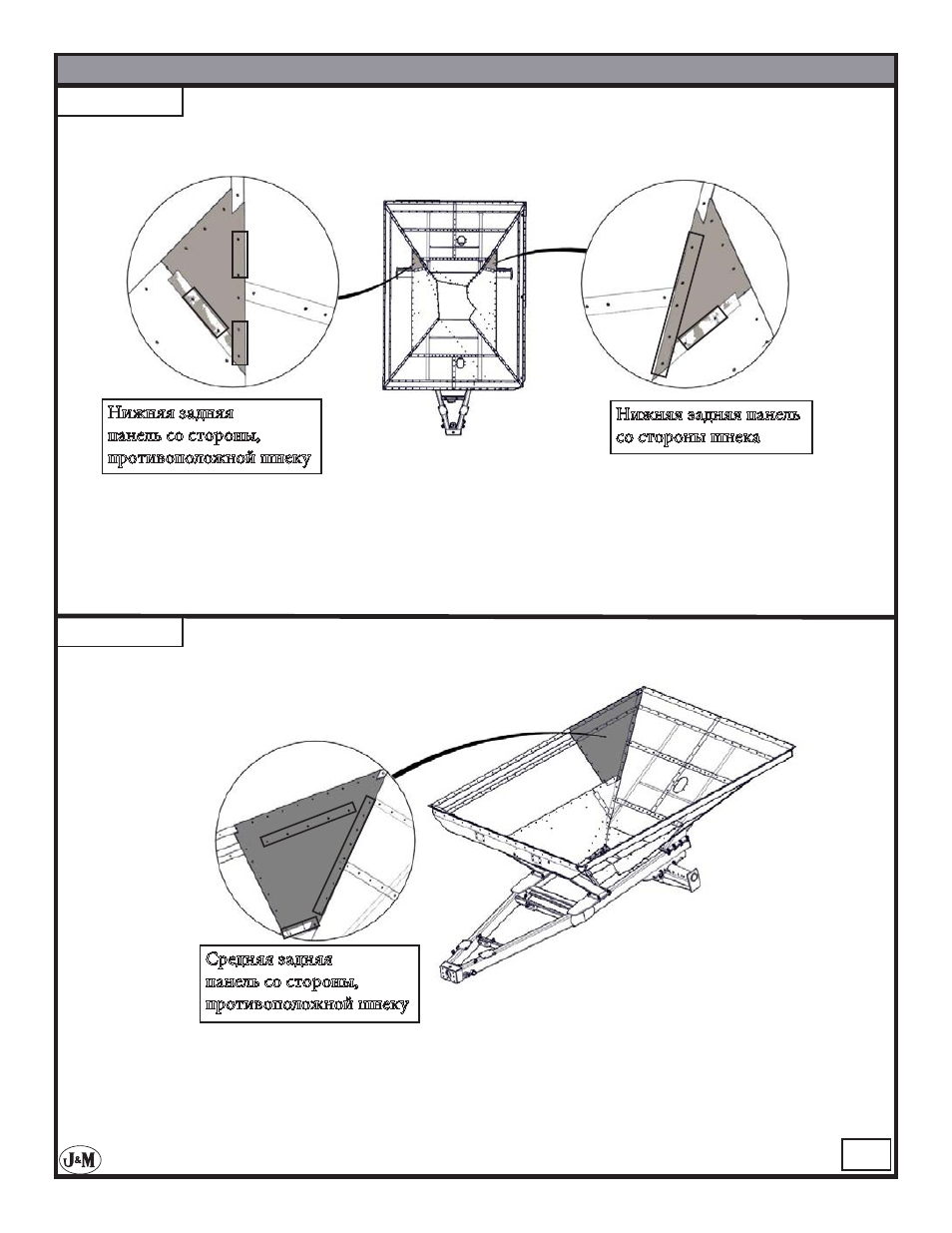

Нижняя задняя
панель со стороны,
противоположной шнеку
Нижняя задняя панель
со стороны шнека
Средняя задняя
панель со стороны,
противоположной шнеку
Установите нижнюю заднюю панель со стороны, противоположной шнеку. Закрепите эту
панель на корпусе с помощью 6 болтов M10 с шестигранной головкой и зубчатым фланцем
и 6 шестигранных гаек M10 с зубчатым фланцем. Установите нижнюю заднюю панель со
стороны шнека. Закрепите эту панель на корпусе с помощью 7 болтов M10 с шестигранной
головкой и зубчатым фланцем и 7 шестигранных гаек M10 с зубчатым фланцем.
Установите среднюю заднюю панель со стороны, противоположной шнеку. Закрепите эту
панель на корпусе с помощью 17 болтов M10 x 25 мм с шестигранной головкой и зубчатым
фланцем и 17 шестигранных гаек M10 с зубчатым фланцем.
