Сборка зернового прицепа GC24
t
-1
-3-
ЭТАП 4
ЭТАП 3

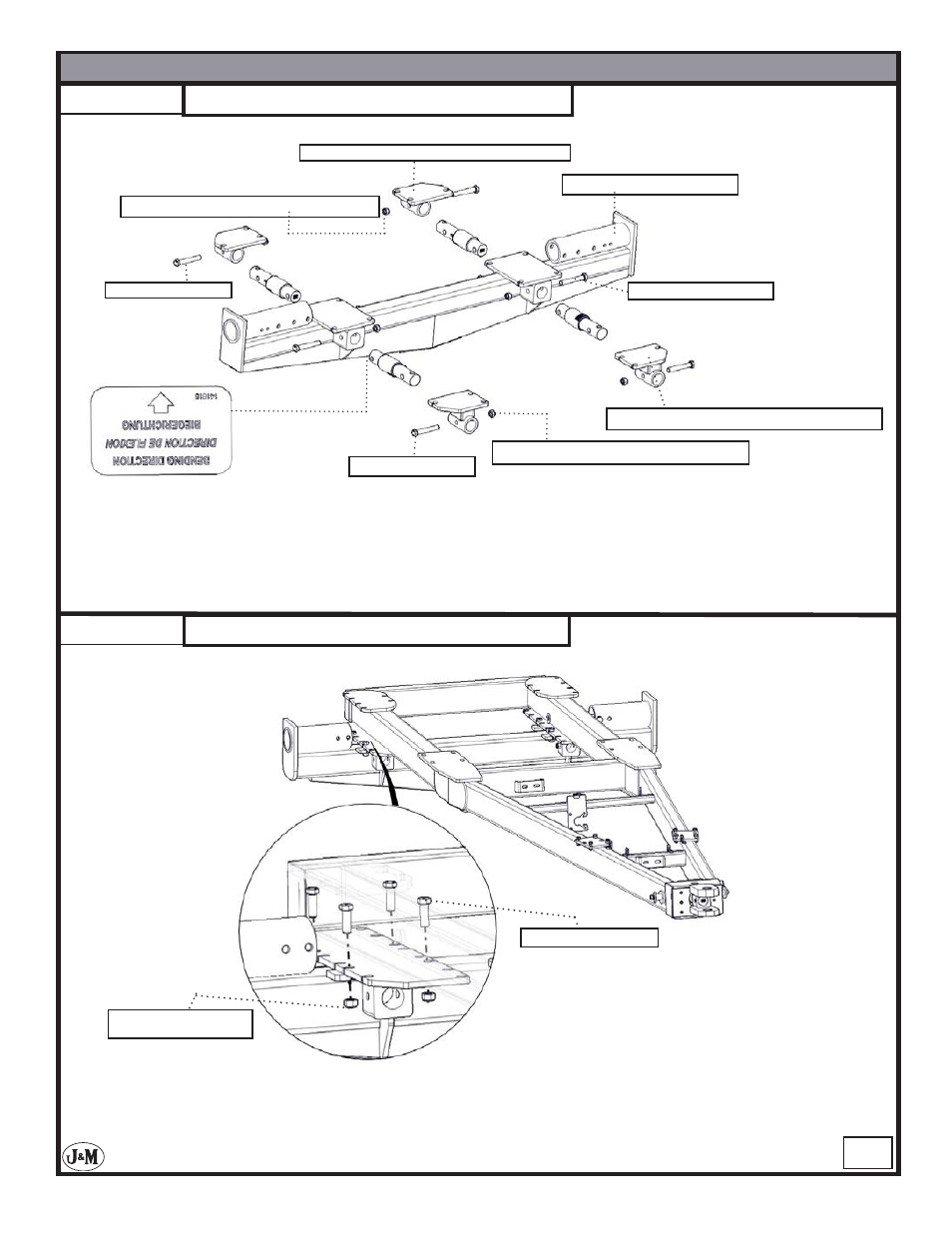

Установите сварной мост на опоры. Вставьте четыре штанги весов Digi-Star. Закрепите штанги
весов на сварном мосту при помощи болтов 25,4 x 152 мм. Убедитесь, что стрелки на всех
штангах весов направлены вверх. Закрепите опорные крепления на штангах весов при помощи
болтов 25,4 x 127 мм. Обеспечьте правильное размещение опорных креплений. Используйте для
болтов 8 центрирующих контргаек 25,4 мм.
Болт 25,4 x 127 мм
Болт 25,4 x 127 мм
Болт 25,4 x 152 мм
Центрирующая контргайка 25,4 мм
Опорное крепление левой штанги весов
Опорное крепление правой штанги весов
Сварной элемент моста
Гайка стопорная M24
При помощи навесного подъемного механизма установите основную раму на мост с системой
весов. Совместите отверстия и скрепите детали между собой с помощью 12 болтов M24 x 75 мм
с шестигранной головкой и 12 стопорных гаек M24 с нейлоновым вкладышем. Убедитесь, что
проводка весов защищена от повреждений.
Центрирующая контргайка 25,4 мм
Болт M24 x 75 мм
-Опциональная система взвешивания-
-Опциональная система взвешивания-
