Сборка зернового прицепа GC24
t
-1
-26-

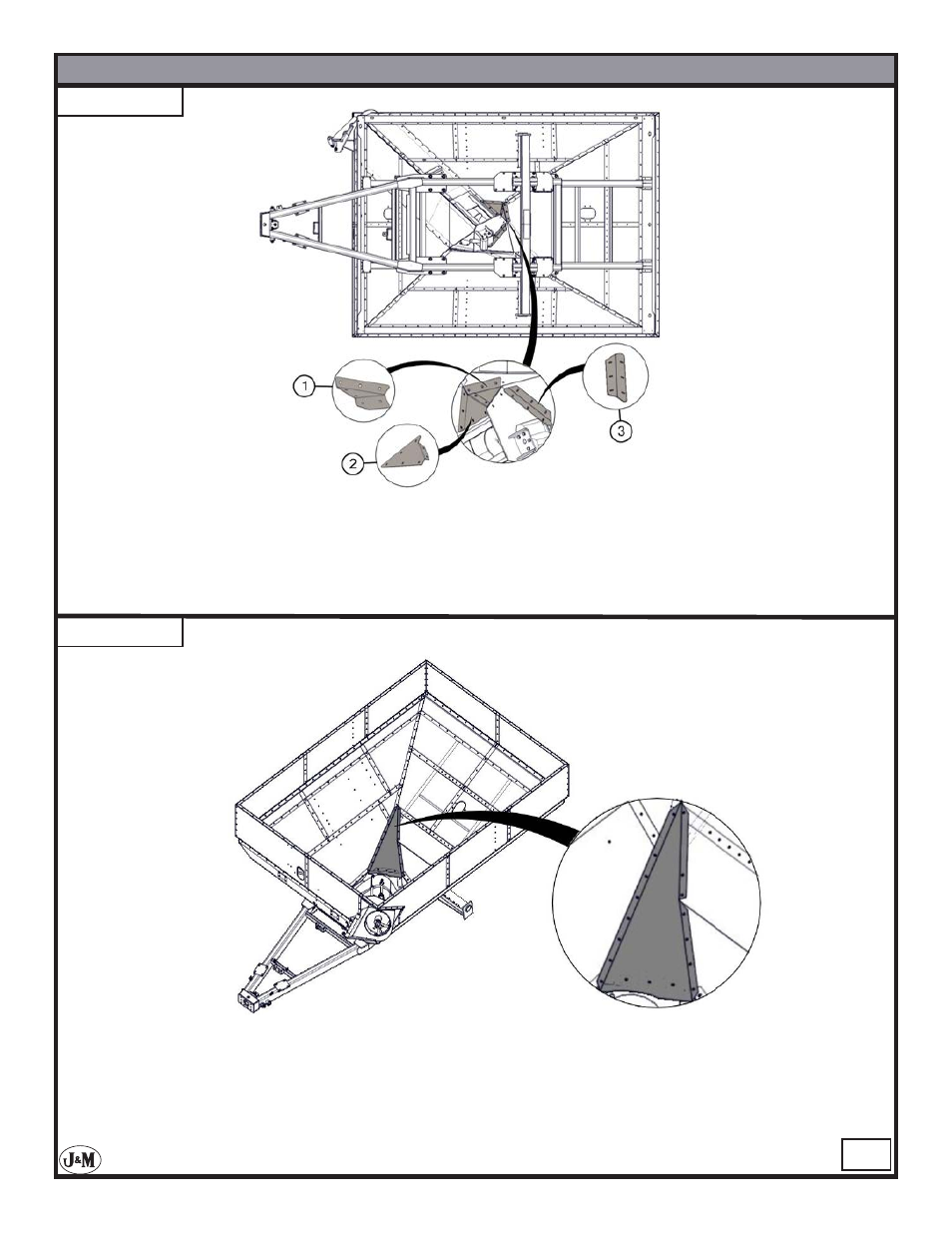

ЭТАП 50
ЭТАП 49
Установите стыковую накладку тыльного ската {1} и стыковую накладку бокового ската {2}.
Закрепите их на корпусе редуктора с помощью 10 болтов M10 x 25 мм с шестигранной головкой
и зубчатым фланцем и 10 шестигранных гаек M10 с зубчатым фланцем. Установите стыковую
накладку внутренней наклонной панели {3}. Закрепите ее с помощью 10 болтов M10 x 25 мм с
шестигранной головкой и зубчатым фланцем и 10 шестигранных гаек M10 с зубчатым фланцем.
Установите нижнюю заднюю наклонную панель. Закрепите эту панель на корпусе
с помощью 18 болтов M10 x 25 мм с шестигранной головкой и зубчатым фланцем
и 18 шестигранных гаек M10 с зубчатым фланцем.
