Сборка зернового прицепа GC24
t
-1
-4-
ЭТАП 6
ЭТАП 5

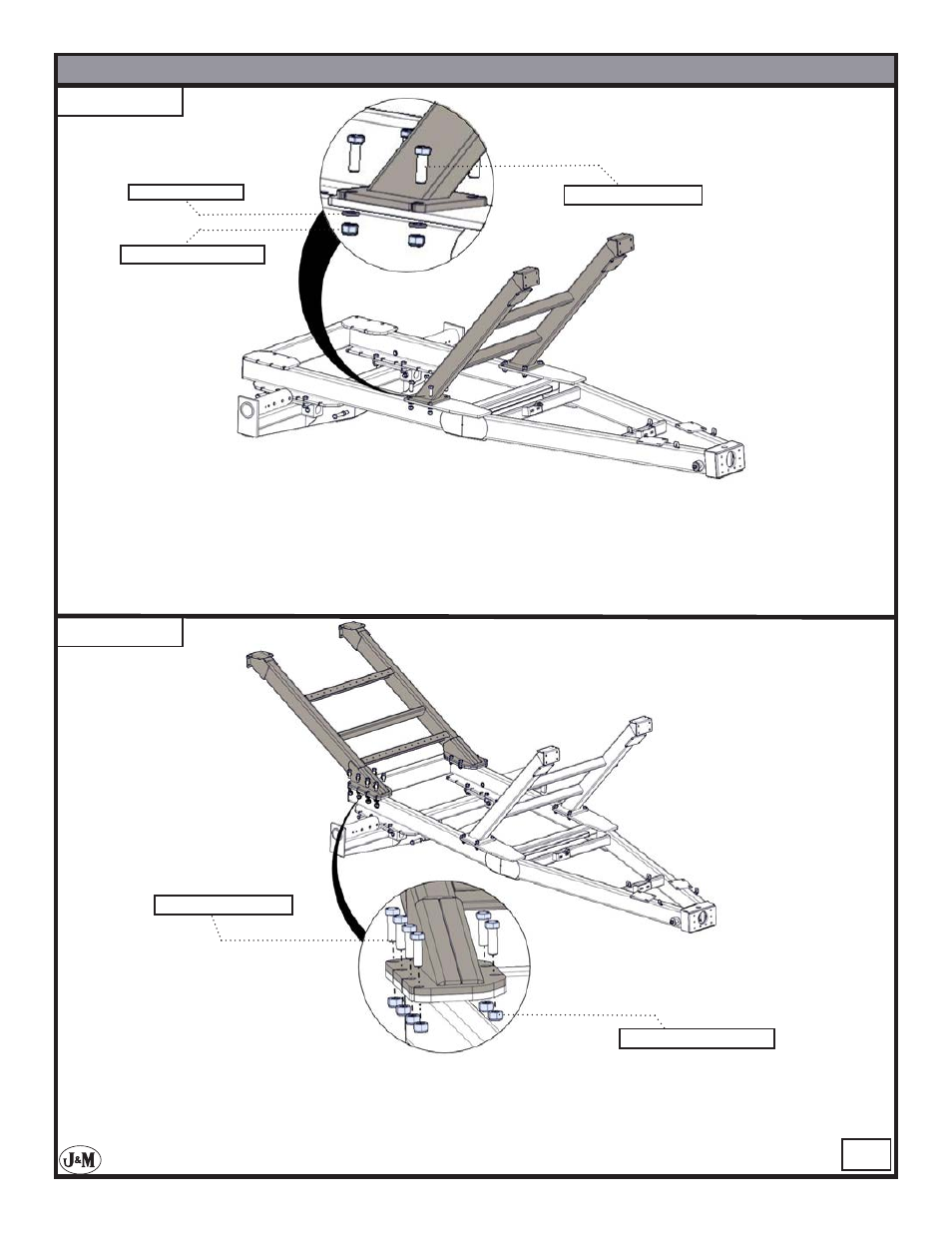

При помощи навесного подъемного механизма поместите переднюю опору на основную раму.
Воспользуйтесь трубкой, чтобы совместить отверстия. Закрепите переднюю опору с помощью
8 болтов M24 x 75 мм с шестигранной головкой, шайб M24 и контргаек M24 с нейлоновым
вкладышем. Примечание. Не затягивайте болты до упора. На одном из следующих этапов
потребуется отрегулировать положение опор.
При помощи навесного подъемного механизма поместите на основную раму заднюю опору.
Воспользуйтесь трубкой, чтобы совместить отверстия. Закрепите заднюю опору с помощью
12 болтов M24 x 75 мм с шестигранной головкой и 12 контргаек M24 с нейлоновым вкладышем.
Установите пластины на раме ровно и затяните болты.
Шайба M24
Гайка стопорная M24
Гайка стопорная M24
Болт M24 x 75 мм
Болт M24 x 75 мм
