Сборка зернового прицепа GC24
t
-1
-47-

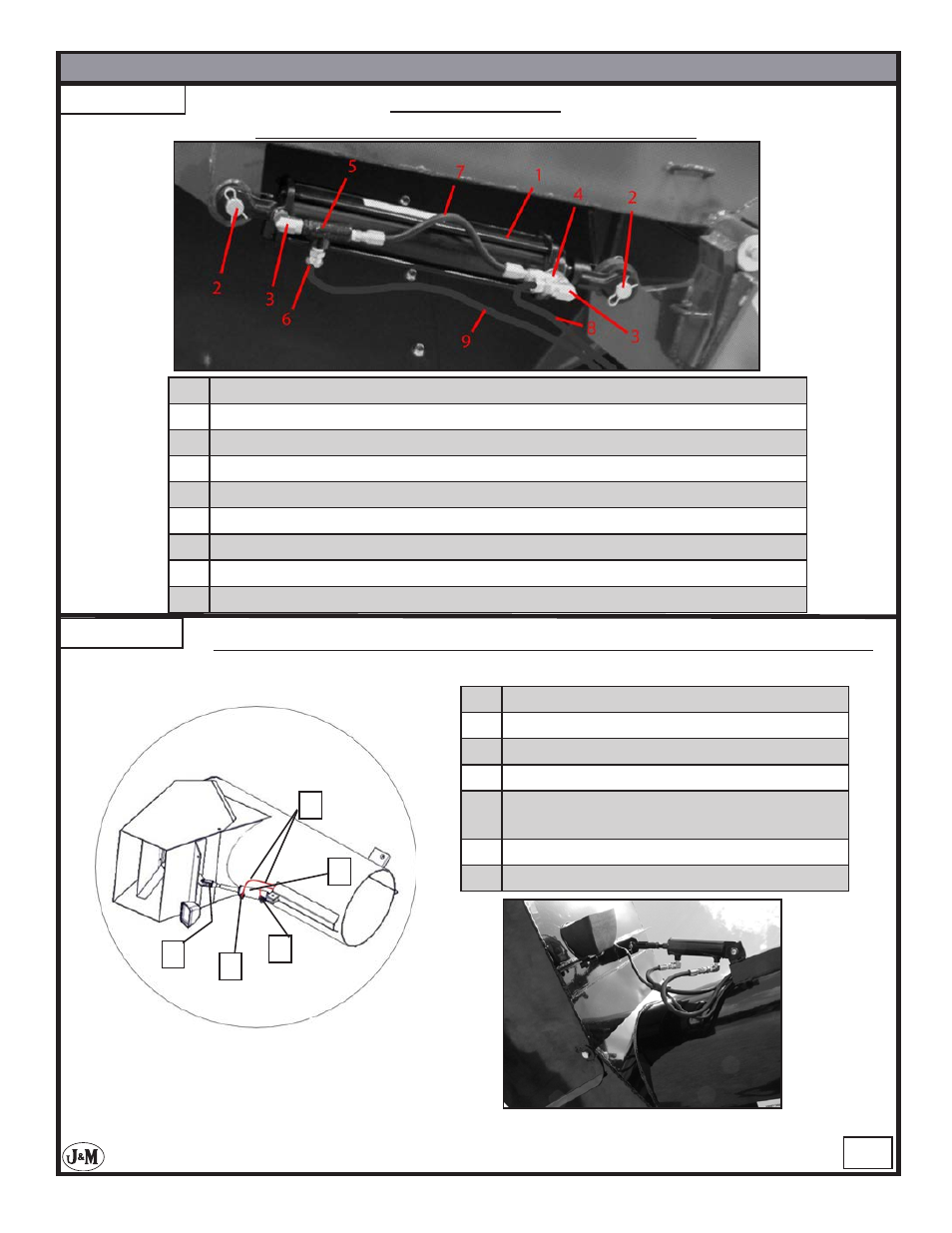

ЭТАП 85
№ Описание
1
Штифт 12,7 x 38 мм со шплинтом
2 Наружное колено 6,35 мм
3 Гидравлический шланг 6,35 x 8 534 мм
6,35 x 9 144 мм – для опционального
выдвижного механизма
4 Ограничитель поворота 6,35 мм
5 Гидроцилиндр с вилкой
ГОРЛОВИНА УПРАВЛЕНИЯ ПОТОКОМ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ
3
1
4
5
2
ГИДРОЦИЛИНДР
(для подъема и опускания верхнего шнека)
№ Описание
1
Гидроцилиндр, канал: 76,2 мм, ход поршня: 355,6 мм
2 Шплинт со шпилькой 25,4 x 101,6 мм
3 Наружное колено 90 градусов, 9,5 мм
4 Наружный тройник, 9,5 мм
5 Обратный управляемый клапан
6 Диафрагменный дроссель (0,062)
7 Гидравлический шланг 6,35 x 241 мм
8 Гидравлический шланг 6,35 x 5 232 мм
ЭТАП 86
