Инструкция по эксплуатации J&M GC-24T Assembly
Страница 35
Сборка зернового прицепа GC24
t
-1
-35-

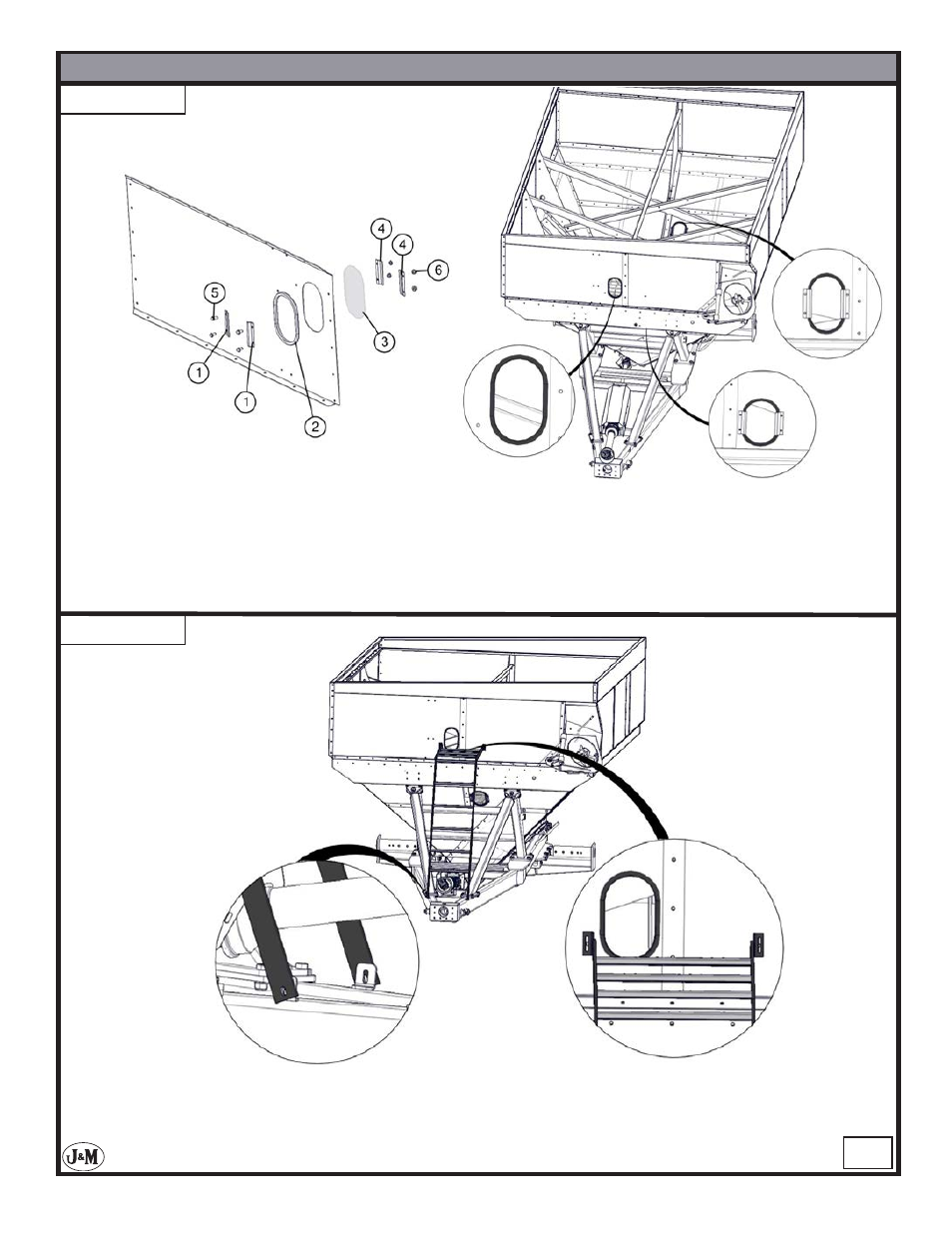

ЭТАП 67
ЭТАП 66
Установите все три окна. Верхнее окно состоит из стекла и уплотнителя. Для нижних окон –
переднего и заднего – потребуются 4 болта M10 x 25 мм с шестигранной головкой и зубчатым
фланцем, 4 контргайки M10, стекло, уплотнитель, 2 внутренних и 2 внешних кронштейна.
Сначала устанавливается уплотнитель и стекло. За ними следуют внутренние и внешние
кронштейны и крепеж.
Установите лестницу. Для начала закрепите кронштейны лестницы на передних панелях бункера.
Делается это с помощью 2 болтов M10 x 25 мм с шестигранной головкой и зубчатым фланцем
и 2 контргаек M10. Затем установите лестницу. Закрепите верх лестницы на кронштейнах
с помощью 2 болтов M10 x 25 мм с шестигранной головкой и зубчатым фланцем и 2 контргаек M10.
С помощью такого же крепежа закрепите лестницу на нижних, приваренных к раме кронштейнах.
