Сборка зернового прицепа GC24
t
-1
-25-
ЭТАП 48
ЭТАП 47

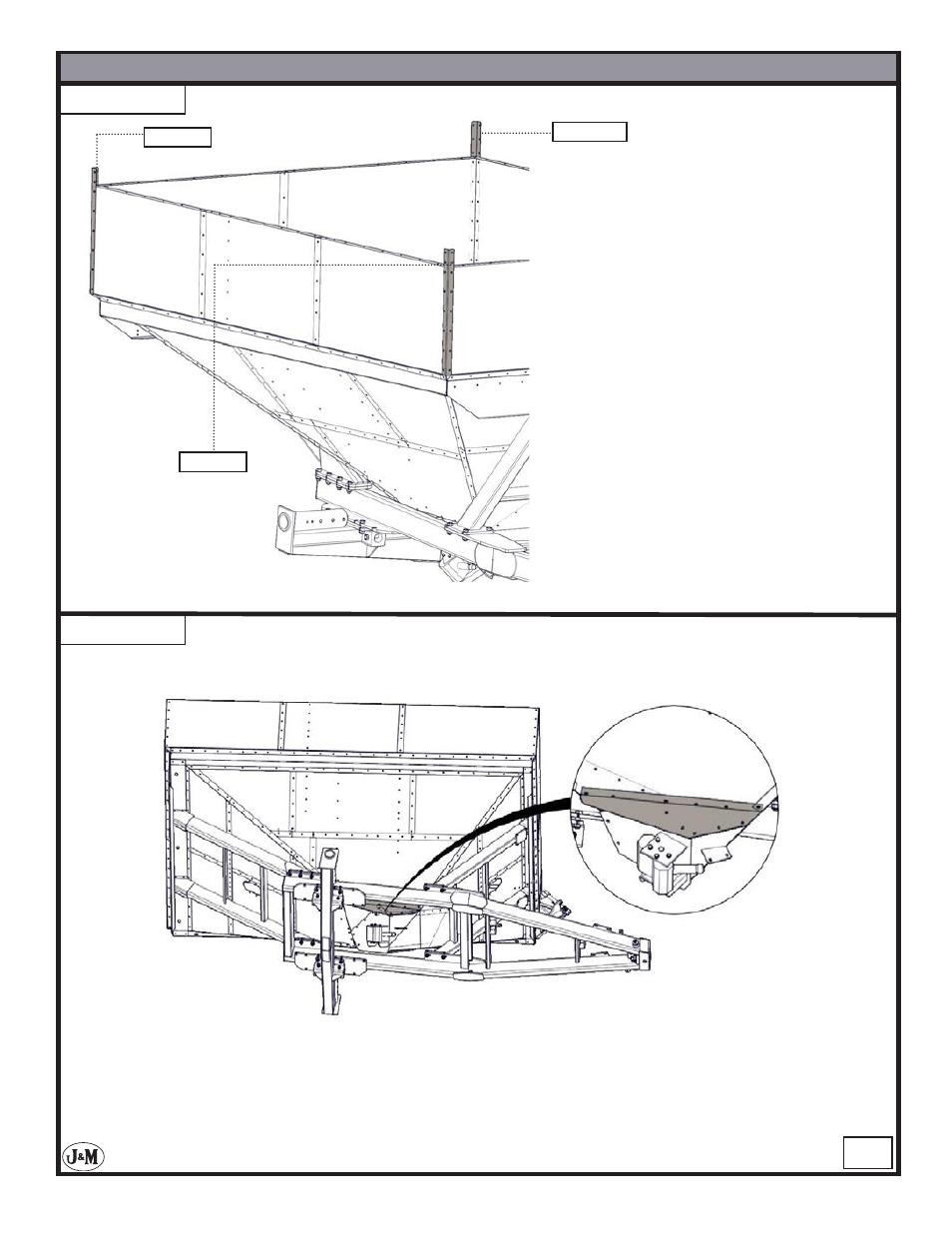

Установите верхнюю пластину редуктора. Закрепите пластину на корпусе с помощью 10 болтов
M10 x 25 мм с шестигранной головкой и зубчатым фланцем и 10 шестигранных гаек M10
с зубчатым фланцем.
Установите уголки. Закрепите
уголки на корпусе с помощью
36 болтов M10 x 25 мм
с шестигранной головкой
и зубчатым фланцем и 36
шестигранных гаек M10 с
зубчатым фланцем.
978 мм
1 114 мм
978 мм
