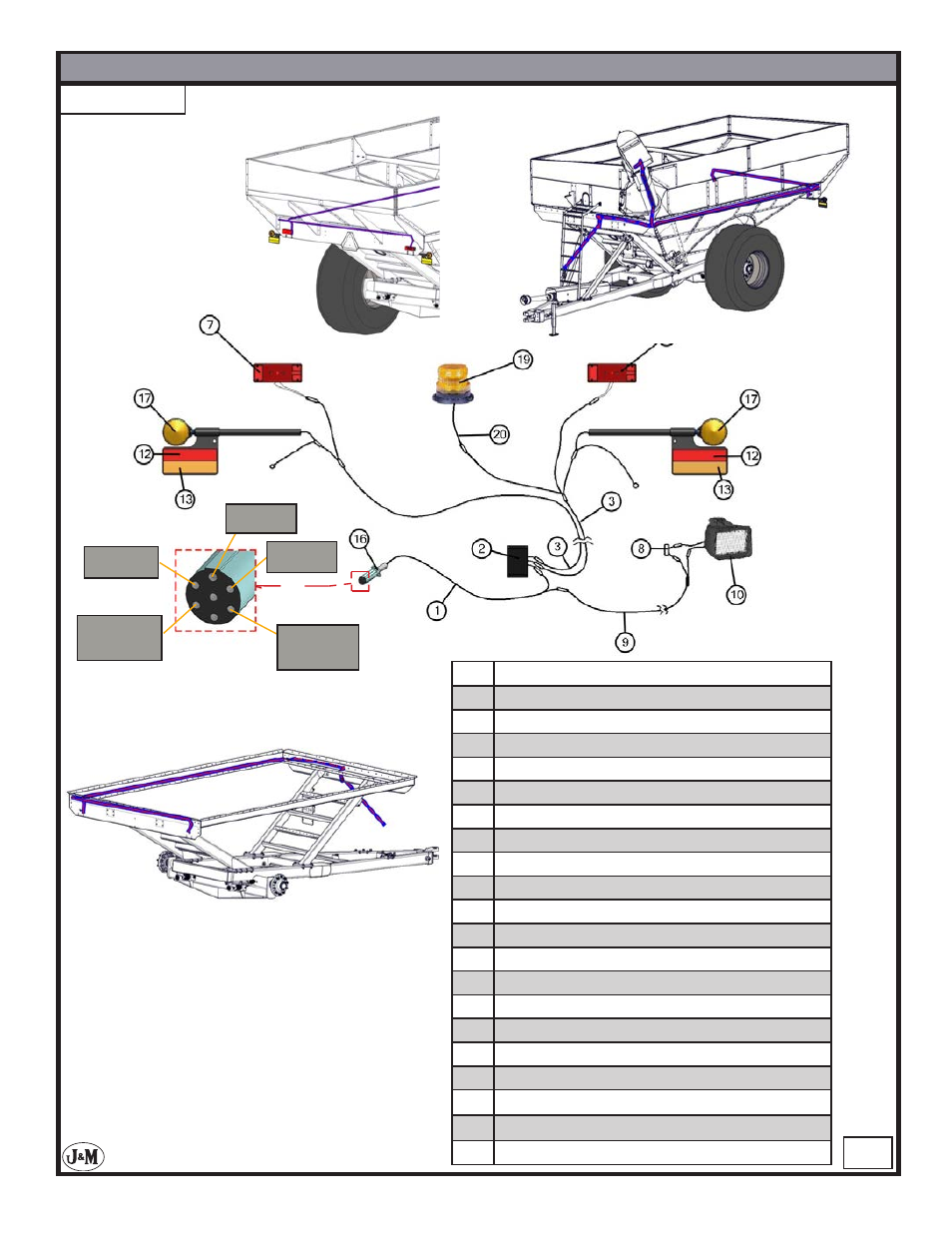

Сборка зернового прицепа GC24
t
-1
-43-
ЭТАП 2
ЭТАП 81
Заземление
(белый провод)
Полевой фонарь
(черный провод)
Задний прибор
аварийной сигнализации
и указатель поворота
(зеленый провод)
Задний прибор
аварийной сигнализации
и указатель поворота
(желтый провод)
Задний фонарь
(коричневый
провод)
№
Описание
1
Основной жгут проводки с 7-контактным разъемом
2
Модуль увеличения яркости свечения
3
Жгут проводки задних фонарей (для каждого)
4
Выдвижной желтый фонарь (для левой стороны)
5
Выдвижной желтый фонарь (для правой стороны)
6
Задний красный фонарь (слева)
7
Задний красный фонарь (справа)
8
Ртутный выключатель
9
Провод полевого фонаря
10
Провод полевого фонаря
11
Светоотражатель желтый
12
Светоотражатель красный
13
Светоотражатель оранжевый
14
Знак тихоходного транспортного средства
15
Резиновая прокладка
16
Головка 7-контактного разъема
17
Отдельный желтый фонарь
18
Неопреновый фиксатор
19
Оранжевый проблесковый фонарь
20
Провод проблескового фонаря
