Сборка зернового прицепа GC24
t
-1
-40-

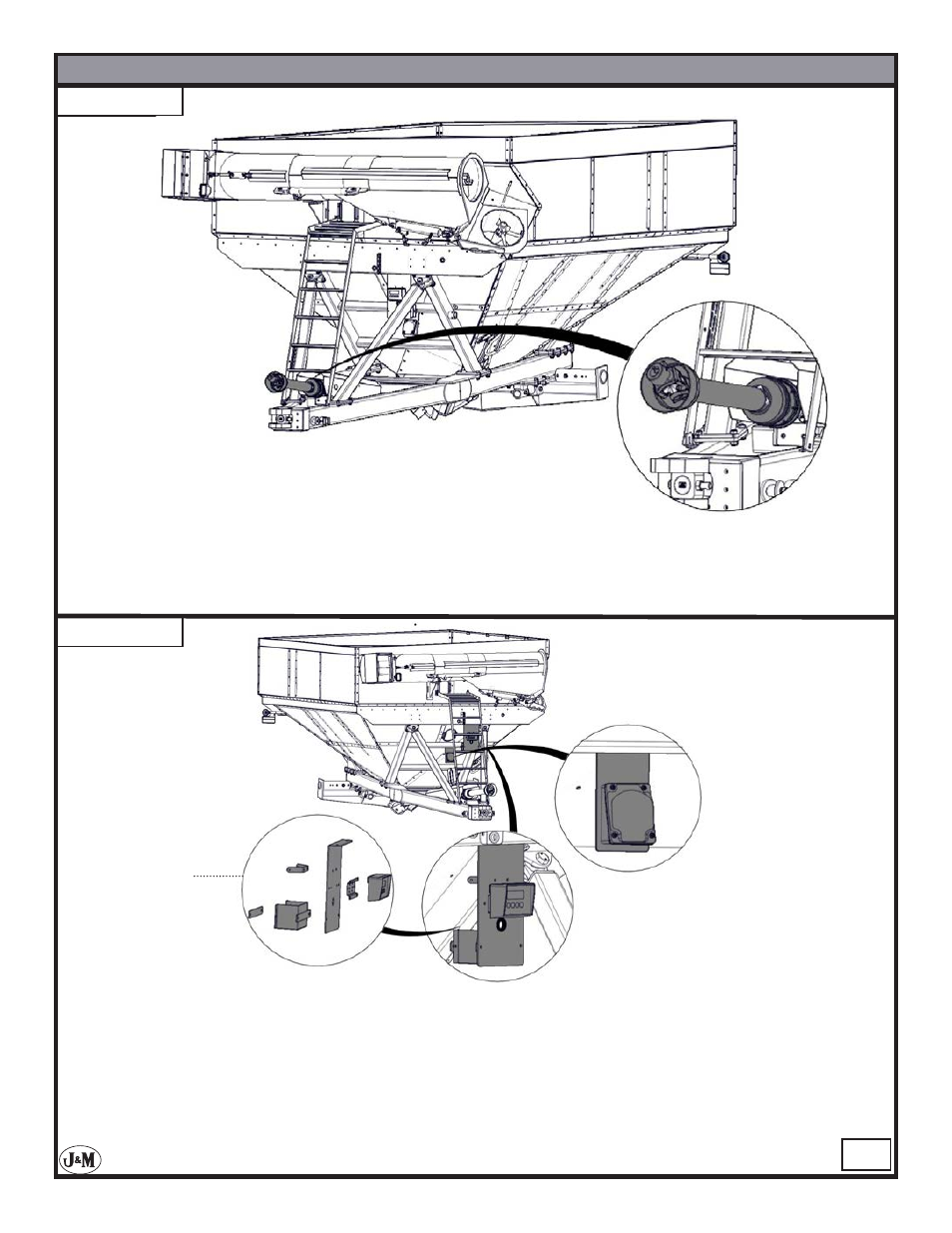

ЭТАП 77
ЭТАП 76
Установите вал механизма отбора мощности и фрикционную муфту. В зависимости от
компании-производителя и модели трактора может потребоваться укоротить вал механизма
отбора мощности.
Установите распределительную коробку и крепления дисплея. И та, и другие крепятся с помощью 4 болтов
M10 x 25 мм. С помощью 2 болтов M10 x 25 мм с шестигранной головкой и зубчатым фланцем и 2 контргаек
M10 с нейлоновым вкладышем установите стенки аккумуляторного отсека. Затем с помощью 2 болтов M10 x 50 мм
с шестигранной головкой и 2 контргаек M10 с нейлоновым вкладышем установите скобу аккумуляторного
отсека. После этого с помощью 2 болтов M6 x 20 мм с шестигранной головкой и 2 контргаек M6 с нейлоновым
вкладышем установите кронштейн для дисплея весов. Затем с помощью 2 болтов M6 x 20 мм с шестигранной
головкой и 2 контргаек M6 с нейлоновым вкладышем закрепите на нем дисплей весов. Сборка аккумуляторного
отсека завершается закреплением скрутки жгута оплеткой, что выполняется с помощью 2 болтов M10 x 25 мм
с шестигранной головкой и зубчатым фланцем и 2 контргаек M10. Остается с помощью 4 болтов M5 x 20 мм
с шестигранной головкой и 4 стопорных гаек M5 закрепить распределительную коробку на креплении.
Опциональная
система
взвешивания
