Сборка зернового прицепа GC24
t
-1
-45-

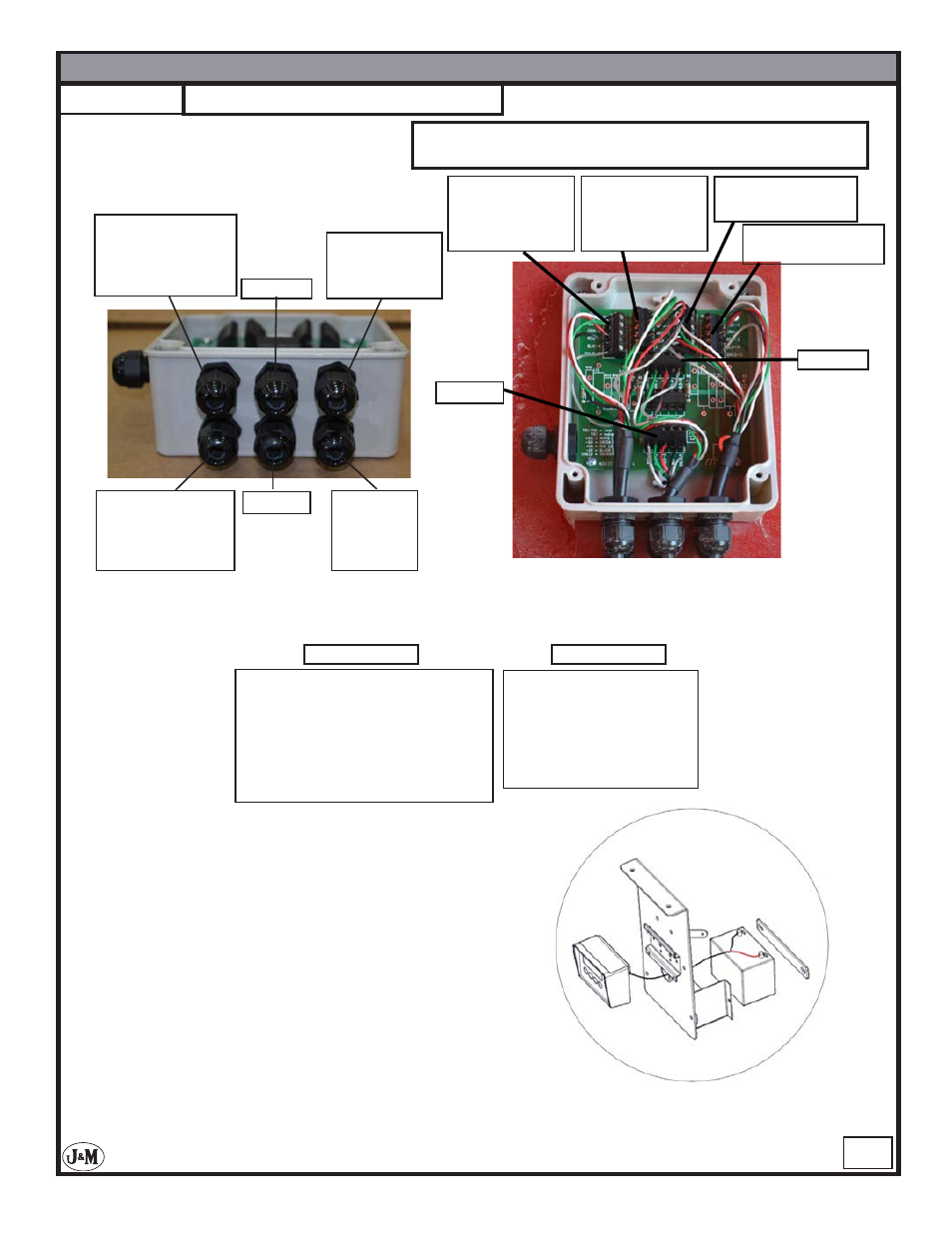

ЭТАП 83
Датчик
Сцепка
Передняя штанга
со стороны,
противоположной
шнеку
Задняя штанга
со стороны,
противоположной
шнеку
Передняя штанга со
стороны шнека
Задняя штанга со
стороны шнека
Передняя штанга
со стороны,
противоположной
шнеку
Задняя штанга
со стороны,
противоположной
шнеку
Передняя
штанга со
стороны шнека
Задняя
штанга со
стороны
шнека
Датчик
Сцепка
Распределительная коробка
Введите все провода в распределительную коробку в соответствии с приведенной выше схемой.
Подсоедините провода к клеммам распределительной коробки согласно цветовой кодировке.
Схема проводки распределительной
коробки
+Sig = белый
-Sig = красный
+Exc = зеленый
-Exc = черный
Shield = оранжевый или оранжево-белый
Схема проводки
распределительной коробки
+Sig = белый
-Sig = зеленый
+Exc = красный
-Exc = черный
Shield = оранжевый
Weigh-Tronix Digi-Star
Завершив проводку, закройте распределительную
коробку.
Закрепите оплетку вокруг скрутки жгута проводки,
идущего от рамы к распределительной коробке.
Примените оплетку к проводам всех четырех задних
штанг весов.
Подсоедините дисплей к аккумулятору. Красный
провод идет к положительной клемме (+), а черный –
к отрицательной (-).
-Опциональная система взвешивания-
