Сборка зернового прицепа GC24
t
-1
-37-

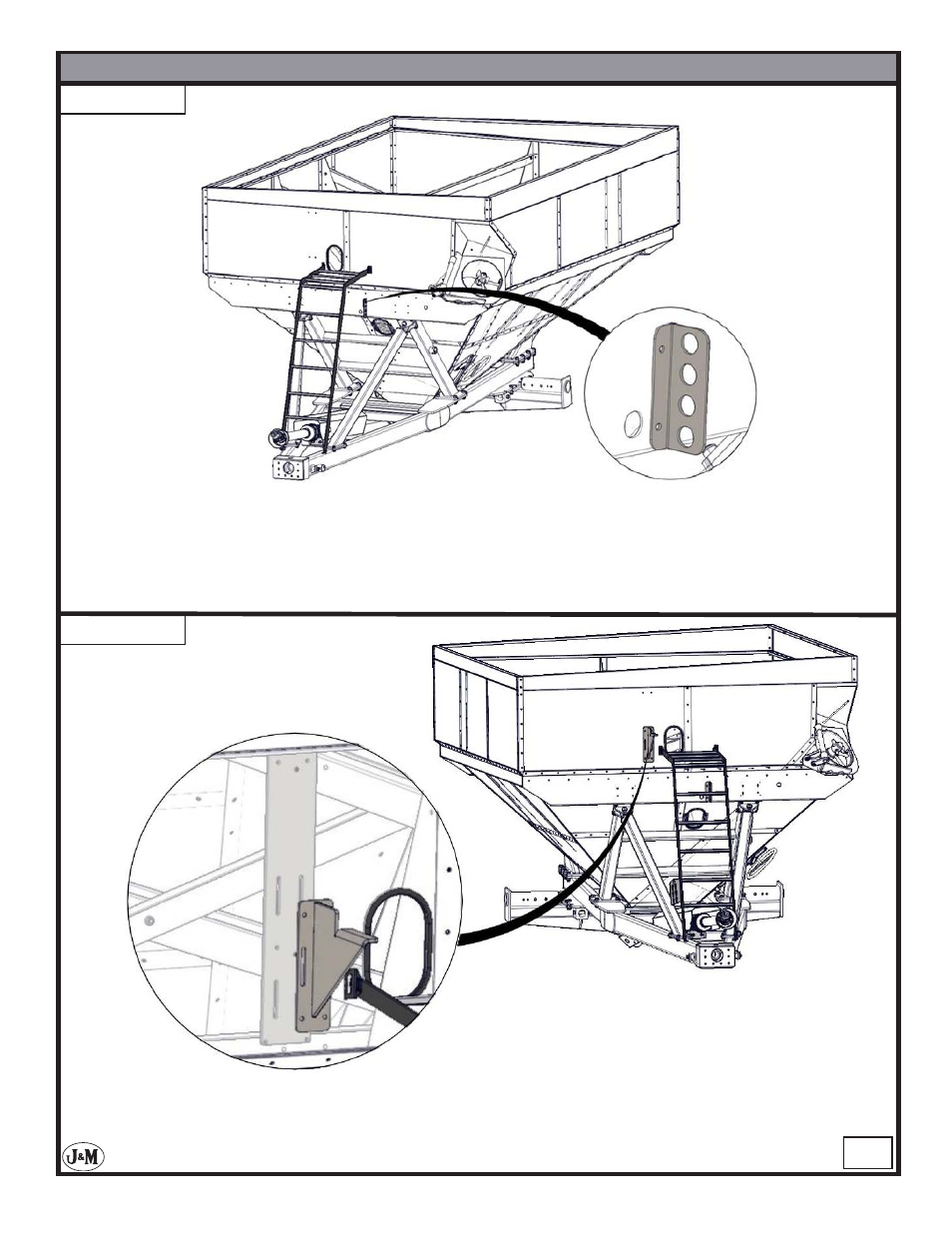

ЭТАП 70
Установите кронштейн держателя гидравлического шланга. Закрепите держатель на корпусе бункера
с помощью 2 болтов M10 x 25 мм с шестигранной головкой и зубчатым фланцем и 2 шестигранных
гаек M10 с зубчатым фланцем.
Установите подвижную упорную пластину регулируемого шнека. Для начала установите упорную
пластину регулируемого шнека с болтовым креплением. Делается это с помощью 4 болтов M10 x 25 мм
с шестигранной головкой и зубчатым фланцем и 4 шестигранных гаек M10 с зубчатым фланцем. Затем
закрепите упор регулируемого шнека. Делается это с помощью 6 болтов M10 x 40 мм, 6 нейлоновых
прокладок M10 и 6 шестигранных гаек M10 с зубчатым фланцем.
ЭТАП 71
