Сборка зернового прицепа GC24
t
-1
-28-

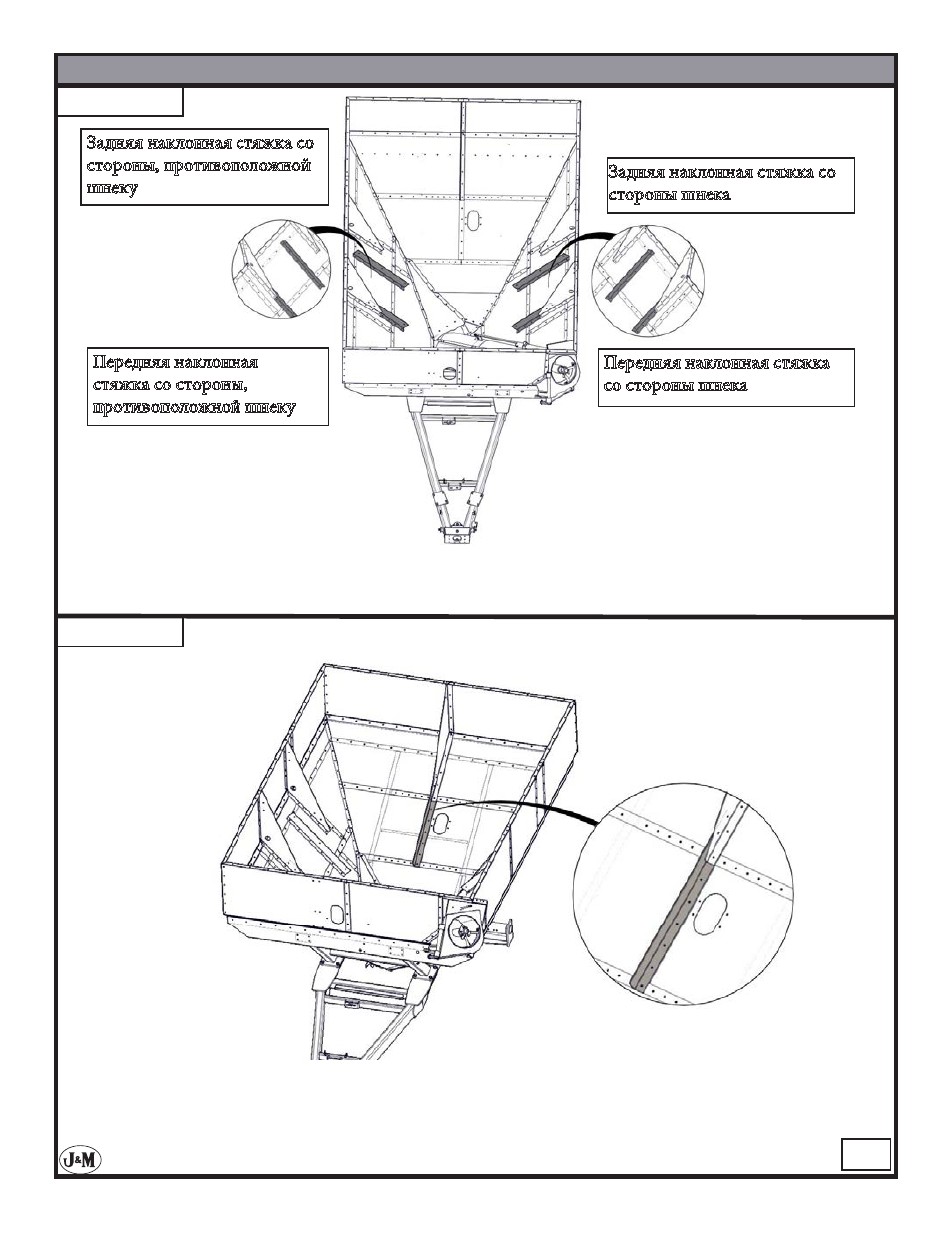

ЭТАП 54
ЭТАП 53
Установите наклонные стяжки со стороны шнека и с противоположной стороны. Закрепите
стяжки на корпусе с помощью 6 болтов M10 x 25 мм с шестигранной головкой и зубчатым
фланцем и 6 шестигранных гаек M10 с зубчатым фланцем каждую.
Задняя наклонная стяжка со
стороны, противоположной
шнеку
Передняя наклонная
стяжка со стороны,
противоположной шнеку
Задняя наклонная стяжка со
стороны шнека
Передняя наклонная стяжка
со стороны шнека
Установите заднюю наклонную стяжку. Закрепите стяжку на корпусе с помощью 8 болтов
M10 x 25 мм с шестигранной головкой и зубчатым фланцем и 8 шестигранных гаек M10
с зубчатым фланцем.
