75

RU

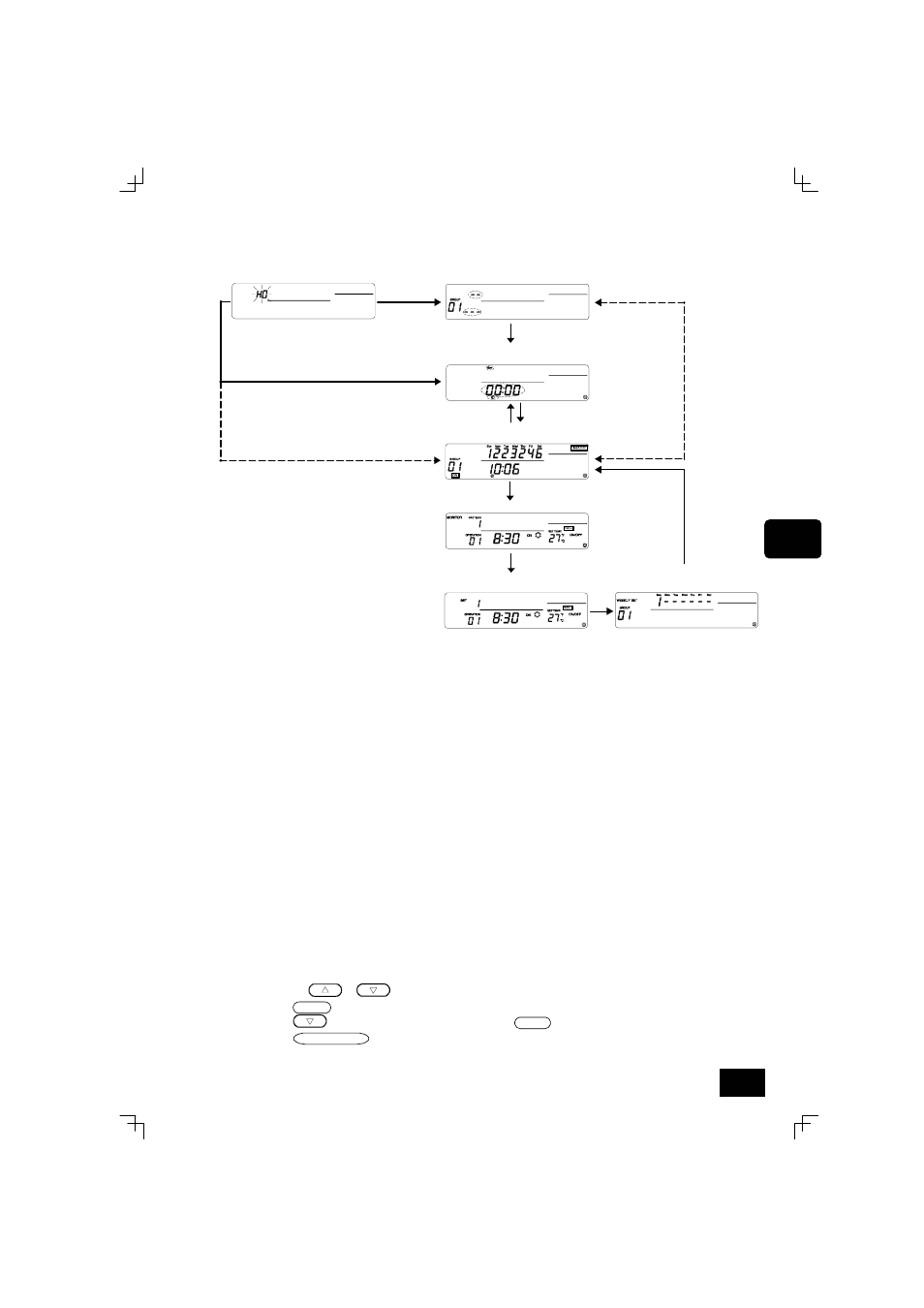

2-4. Конфигурация индикаторов на дисплее




























Пояснения по отдельным индикаторам

1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ (POWER ON)

Символ "H0" мигает при отсутствии информации о группе, а символ "H1" мигает при наличии

информации о группе.

2. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ГРУППЫ (GROUP SETTING)

Когда этот контроллер является ведущим, то устанавливаются и изменяются параметры группы.

3. ИНДИКАТОР УСТАНОВКИ ВРЕМЕНИ/ ДНЯ (TIME/DAY SETTING)

Устанавливаются показания текущего времени и дня недели.

4. ИНДИКАТОР ОБЫЧНОГО ОТОБРАЖЕНИЯ (NORMAL)

После установки параметров работы по графику, посредством этого индикатора выполняется операция

работы по графику.

В дополнение к операции работы по графику, можно выполнить коллективный или групповой запуск и

останов работы блоков.

5. ИНДИКАТОР МОНИТОРИНГА ПРОГРАММЫ (PROGRAM MONITOR)

Выполняется мониторинг содержимого установленной программы.

6. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ПРОГРАММЫ (PROGRAM SETTING)

Устанавливаются и изменяются отдельные параметры работы по графику.

7. ИНДИКАТОР УСТАНОВКИ ПАРАМЕТРОВ ЕЖЕНЕДЕЛЬНОЙ ПРОГРАММЫ

(WEEKLY PROGRAM SETTING)

Устанавливается модель, заданная на индикаторе PROGRAM SETTING, и изменяется по дням для

каждой группы.

Пояснения по операциям перехода

A: Нажимать кнопки

и

переключателя CLOCK

B: Нажать кнопку

ON/OFF

переключателя ON/OFF.

C: Нажать кнопку

переключателя TEMP. и кнопку

CLEAR

переключателя CLEAR.

D: Нажать кнопку

MONITOR/SET

переключателя MONITOR/SET.

(1) ИНДИКАТОР ВКЛЮЧЕНИЯ

ПИТАНИЯ

(2) ИНДИКАТОР УСТАНОВКИ

ПАРАМЕТРОВ ГРУППЫ (стр. 81)

Когда этот
контроллер
является
ведущим

Когд

а

этот

к

он

тр

олле

р

яв

л

яе

тс

я

по

д

чи

ненным

(4) ИНДИКАТОР ОБЫЧНОГО

ОТОБРАЖЕНИЯ (стр. 78)

(3) ИНДИКАТОР УСТАНОВКИ

ВРЕМЕНИ/ ДНЯ (стр. 80)

(5) ИНДИКАТОР МОНИТОРИНГА ПРОГРАММЫ (стр. 79)

(7) ИНДИКАТОР УСТАНОВКИ

ПАРАМЕТРОВ ЕЖЕНЕДЕЛЬНОЙ
ПРОГРАММЫ (стр. 83)

(6) ИНДИКАТОР УСТАНОВКИ

ПАРАМЕТРОВ ПРОГРАММЫ (стр. 80)

(B)

(A)

(D)

(D)

(D)

Когда время
установлено (C)

Отсутствие установки времени

Когда время установлено (C)

(D)

Отсутствие установки времени
