Страница 4
72
2. Наименование и назначение каждого
элемента управления и индикации

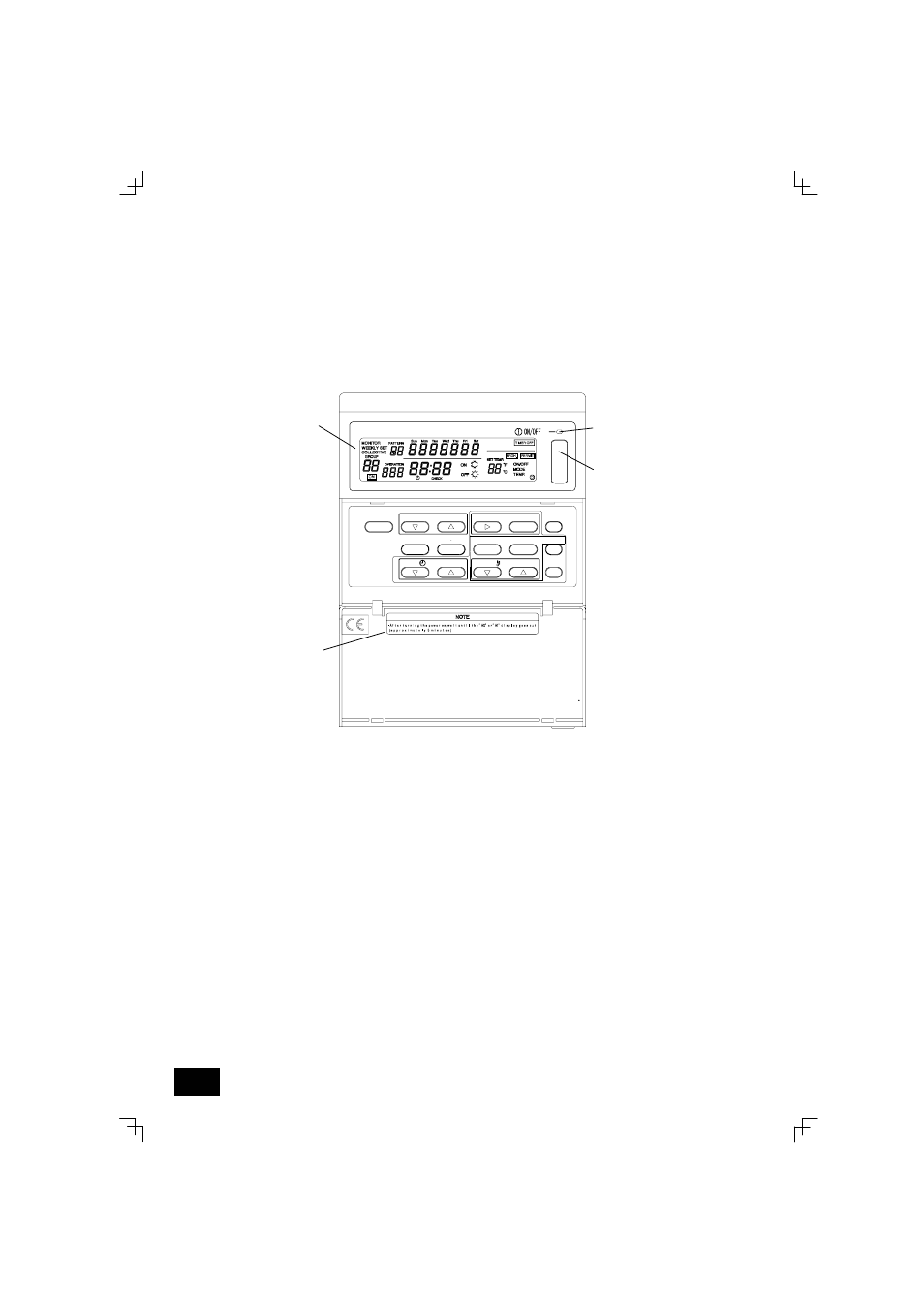

2-1. Общий вид блока
• Этот контроллер имеет два режима работы дисплея. Один называется [ИНДИКАТОР
ОТОБРАЖЕНИЯ СОСТОЯНИЯ КОЛЛЕКТИВА] и предназначен для выполнения операций и
установок для всех кондиционеров воздуха, а другой под названием [ИНДИКАТОР
ОТОБРАЖЕНИЯ СОСТОЯНИЯ ГРУППЫ] предназначен для выполнения операций и
установок для кондиционеров воздуха по каждой группе. Подробности см. в Разделе 4
«Методы выполнения операций» (стр. 78).
MONITOR/SET
GROUP
DAY
DAY PATTERN
TIMER
ON/OFF
PROHIBIT
MODE
ON/OFF
OPERATION
PATTERN
CLOCK
TEMP.
CLEAR
SCHEDULE TIMER
PAC-YT34STA
1
3
2
4
1. ИНДИКАТОР КОЛЛЕКТИВ/ГРУППА (COLLECTIVE/GROUP)
Он указывает на выбранный режим работы:
Состояние “COLLECTIVE”: режим [ИНДИКАТОР ОТОБРАЖЕНИЯ СОСТОЯНИЯ КОЛЛЕКТИВА]
Состояние “GROUP”: режим [ИНДИКАТОР ОТОБРАЖЕНИЯ СОСТОЯНИЯ ГРУППЫ]
2. ЛАМПОЧКА КОЛЛЕКТИВНОЕ ВКЛ/ВЫКЛ (ON/OFF)
Состояние “ON”: Одна или несколько групп находятся в работе
(Также состояние “ON”, когда работает последовательно включенный блок)
Состояние “OFF”: Работа всех групп остановлена.
Мигание: Зарегистрированный кондиционер воздуха работает неправильно.
3. ПЕРЕКЛЮЧАТЕЛЬ КОЛЛЕКТИВНОЕ ВКЛ/ВЫКЛ (ON/OFF)
Он осуществляет переключение между режимом [ИНДИКАТОР ОТОБРАЖЕНИЯ СОСТОЯНИЯ
КОЛЛЕКТИВА] и режимом [ИНДИКАТОР ОТОБРАЖЕНИЯ СОСТОЯНИЯ ГРУППЫ]
*
При нажатии кнопки этого переключателя во время останова работы всех групп, происходит запуск
работы всех групп.
*
При ее нажатии во время работы одной или нескольких групп, происходит останов работы всех групп.
*
При ее нажатии во время неправильной работы какого-либо зарегистрированного кондиционера
воздуха, происходит останов работы всех групп.
4. ИНДИКАТОР ВНИМАНИЕ (CAUTION)
Выполнение операций дистанционного управления не возможно при отображении символа "H0" или
"H1" при включенном питании. (Примерно в течение пяти минут.)
