11 Приложение
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
общего файла GSD необходимо с помощью соответствующего драйвера устройства DTM
перенастроить датчик на идентификационный номер по профилю. Стандартно датчик
работает с ID-номером по производителю. Для применения устройств с соединителем
сегментов SK-2 или SK-3 специальные файлы GSD не требуются.
VE010BF5
Следующая таблица содержит ID устройства и имя файла GSD для датчиков VEGAFLEX.
Имя устройства
ID устройства
Имя файла GSD
VEGA
Класс устройства
по Профилю 3.02
VEGA
По профилю
VEGAFLEX Serie 80 0xBF5
0x9702
VE010BF5.GSD
PA139702.GSD
Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений
из датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.

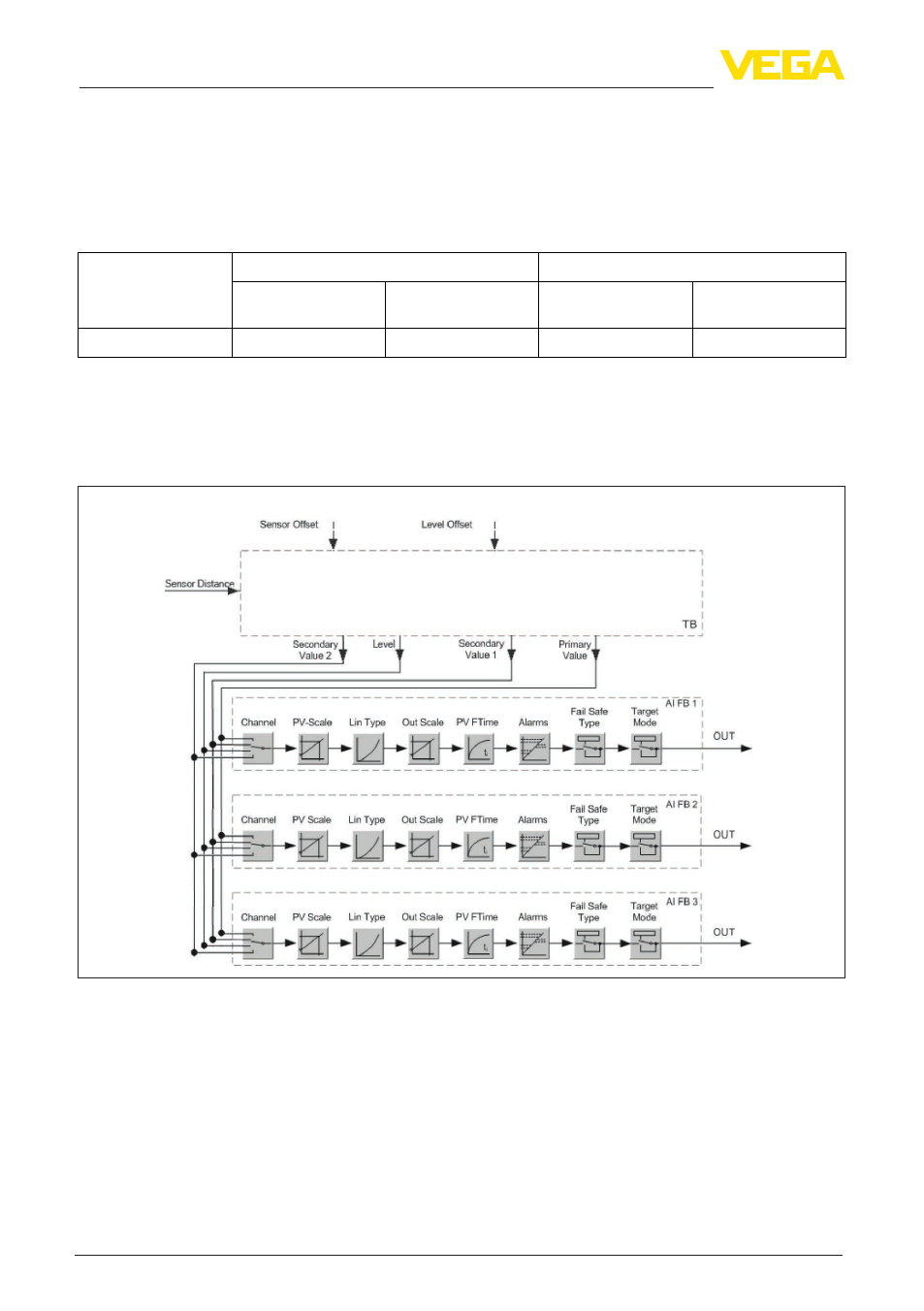

Рис. 66: VEGAFLEX 86: Block diagram with AI FB 1 … AI FB 3 OUT values
TB Transducer Block
FB 1 … FB 3
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAFLEX 86 имеет следующие модули:
•
AI FB1 (OUT)
– Выходное значение AI FB1 после пересчета
•
AI FB2 (OUT)
– Выходное значение AI FB2 после пересчета
