6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
+
h
D
- h

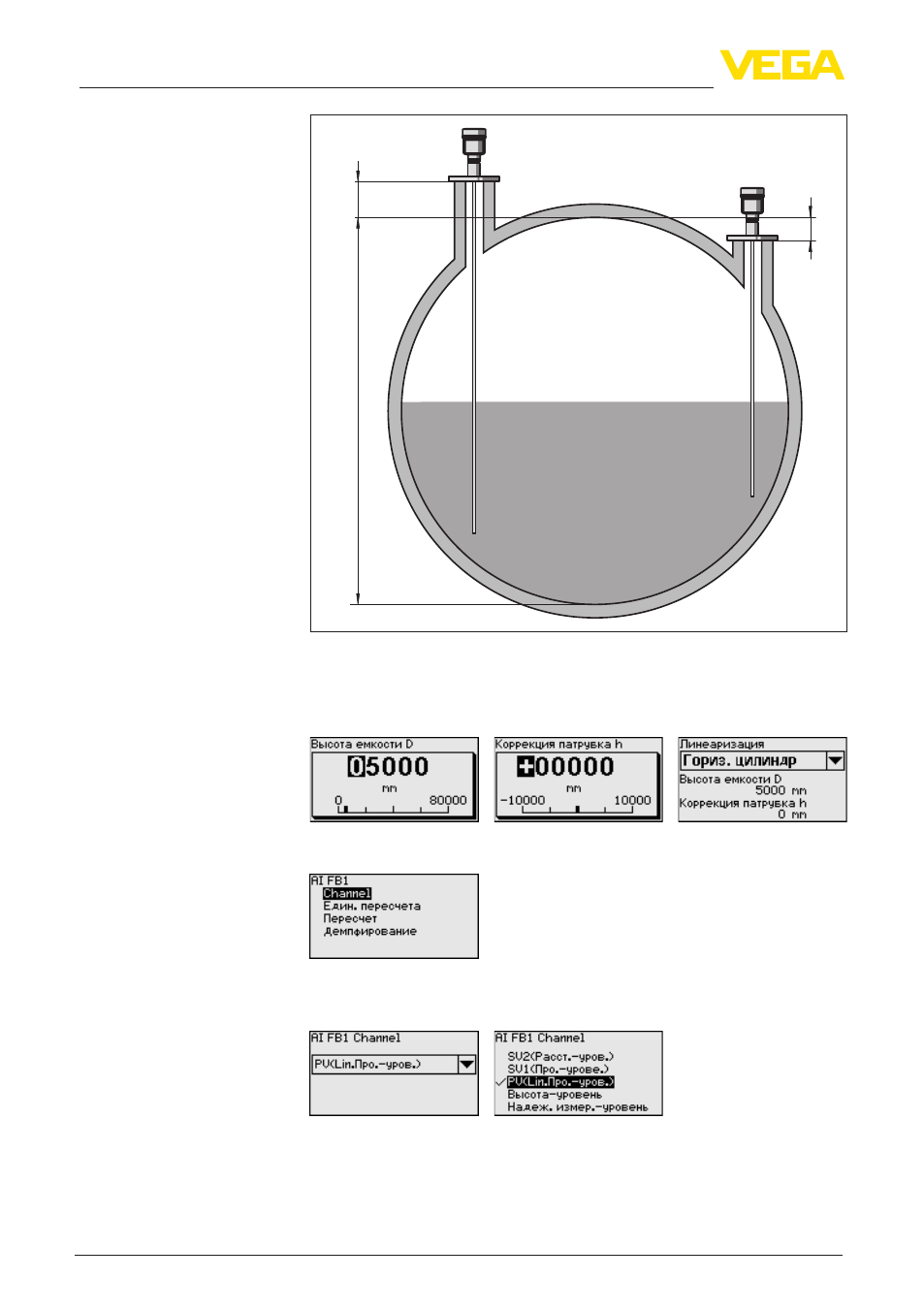

Рис. 32: Высота емкости и значение коррекции патрубка
D Высота емкости
+h Положительное значение коррекции патрубка
-h Отрицательное значение коррекции патрубка
Меню Function Block 1 (FB1) включает подменю настроек.
В меню "Channel" задается измеряемая величина для данного
выхода.
В меню "Единицы пересчета" определяется величина и единицы
пересчета для значения уровня на дисплее, например объем в
литрах.
Начальная установка -
AI FB1
Начальная установка -
AI FB1 - Channel
Начальная установ-
ка - AI FB1 - Единицы
пересчета
