32
5 Подключение к источнику питания
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
3
1
2

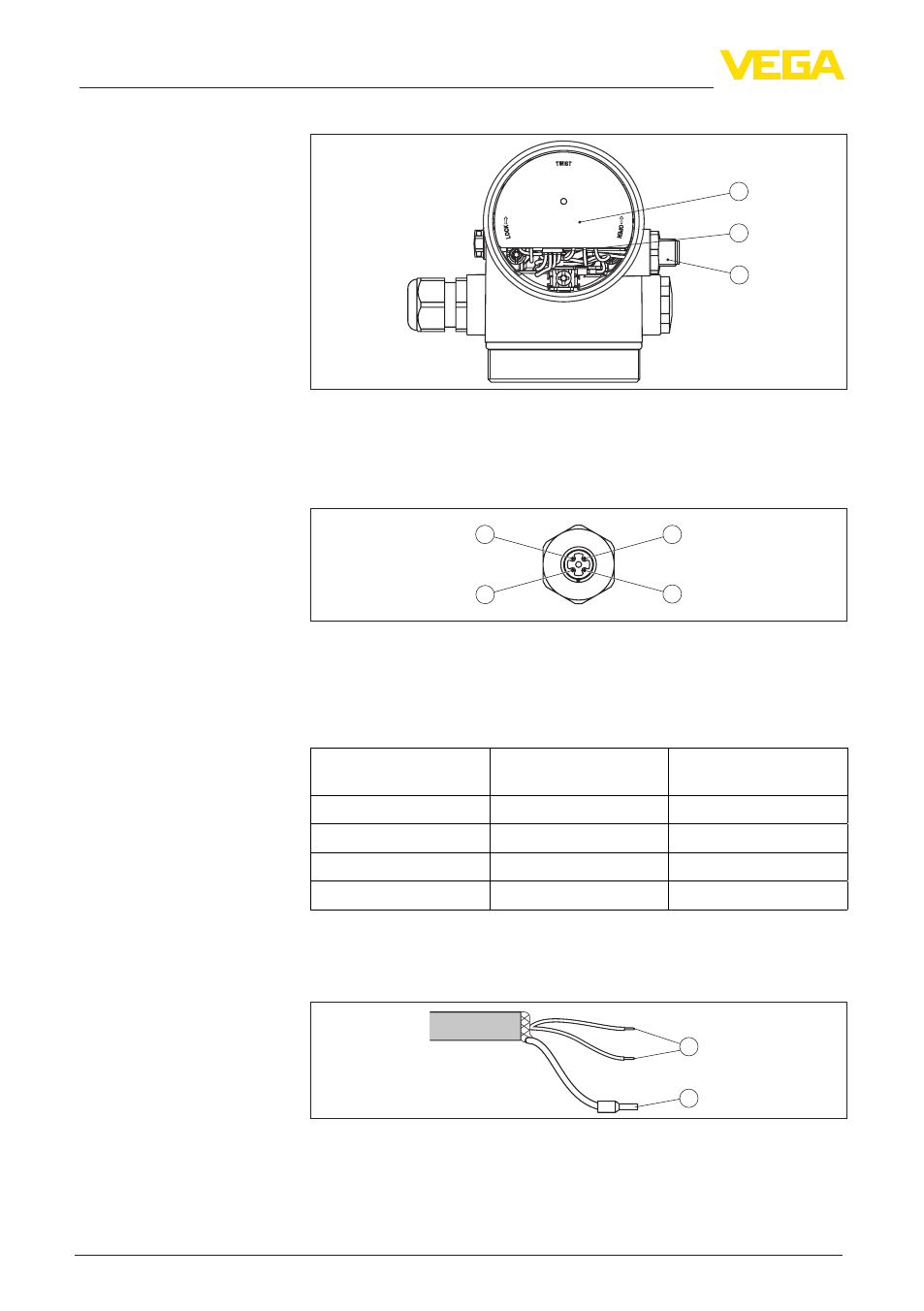

Рис. 24: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3 4
1 2
Рис. 25: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1 Коричневый 5
Pin 2 Белый 6
Pin 3 Голубой 7
Pin 4 Черный 8
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 26: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек электроники
Назначение контактов
штекерного разъема
Назначение прово-
дов соединительного
кабеля
