6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Profibus PA
44232-R
U-130930

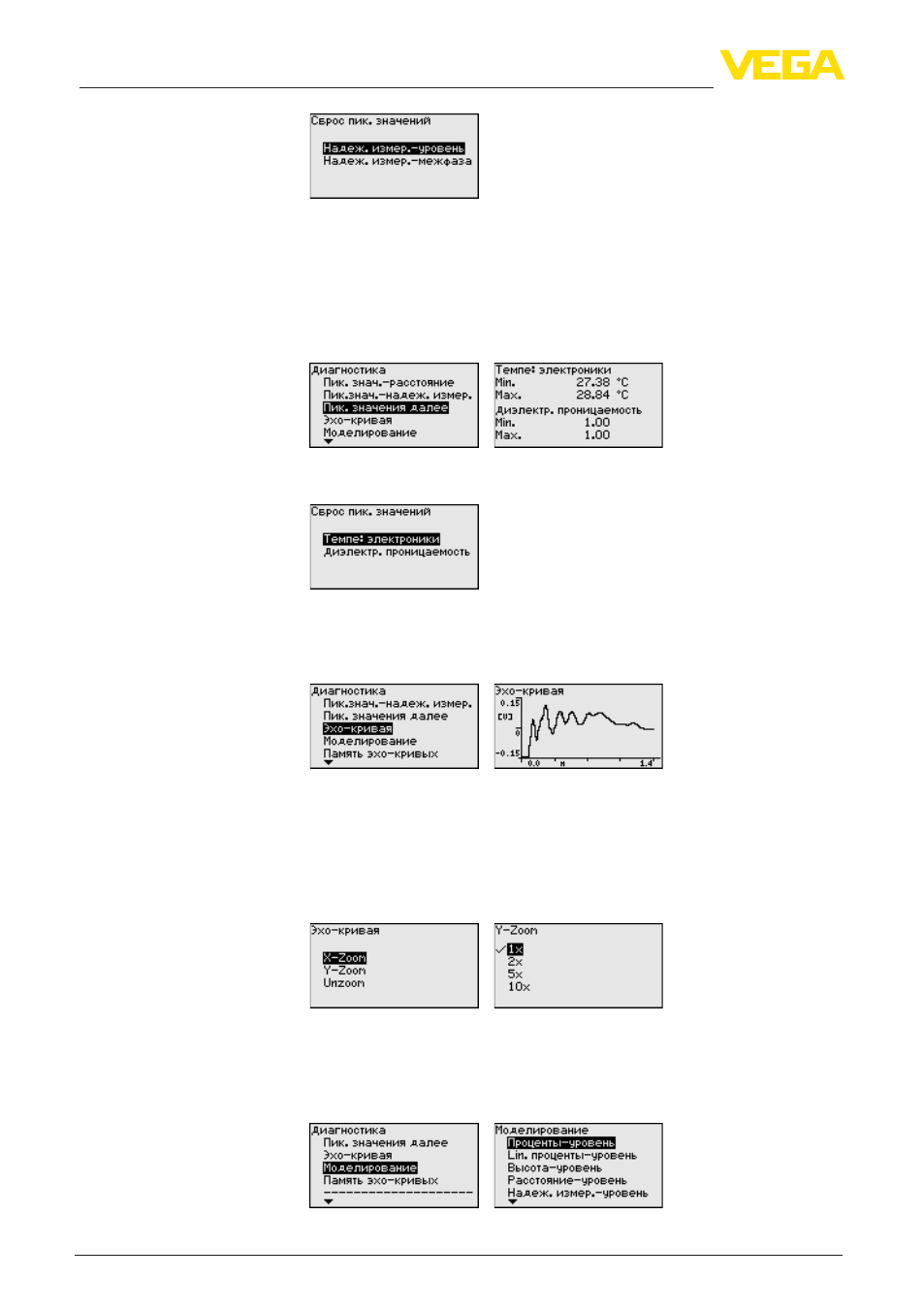

В датчике сохраняются минимальное и максимальное
измеренные значения. Эти значения индицируются через меню
"Пиковые значения далее".
В этом пункте меню могут индицироваться пиковые значения
температуры электроники, а также диэлектрической
проницаемости.
В следующем окне можно выполнить отдельный сброс каждого
из этих указателей пиковых значений.
"Эхо-кривая" показывает уровень эхосигналов в пределах
диапазона измерения в V. Уровень сигнала позволяет оценить
качество измерения.
Посредством следующих функций можно увеличить участок
эхо-кривой.
•
"X-Zoom": функция увеличения для измеренного расстояния
•
"Y-Zoom": 1-, 2-, 5- и 10-кратное увеличение сигнала в "V"
•
"Unzoom": возврат к изображению в пределах номинального
диапазона измерения с однократным увеличением
Данное меню позволяет моделировать измеренные значения
через токовый выход, с помощью чего проверяется канал
передачи сигнала, например через подключенное устройство
индикации или входную карту системы управления.
Диагностика - Пиковые
значения далее
Диагностика - Эхо-кри-
вая
Диагностика - Модели-
рование
