Инструкция по эксплуатации VEGA VEGAFLEX 86 Profibus PA
Страница 105
105
11 Приложение
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
VEGAFLEX 86, тросовое исполнение с центрирующим грузом
G1½ /
1½ NPT
L
35m
m
(1.38"
)
312 mm (12.28"
)
X
ø 4 mm
(0.16")
30 mm (1.18"
)
ø 2 mm /
(0.08")
SW 60
(2.36")
45 mm (1.77"
)
237 mm (9.33"
)
X
ø 4 mm
(0.16")
30 mm (1.18"
)
ø 2 mm /
(0.08")
L
1
2
3

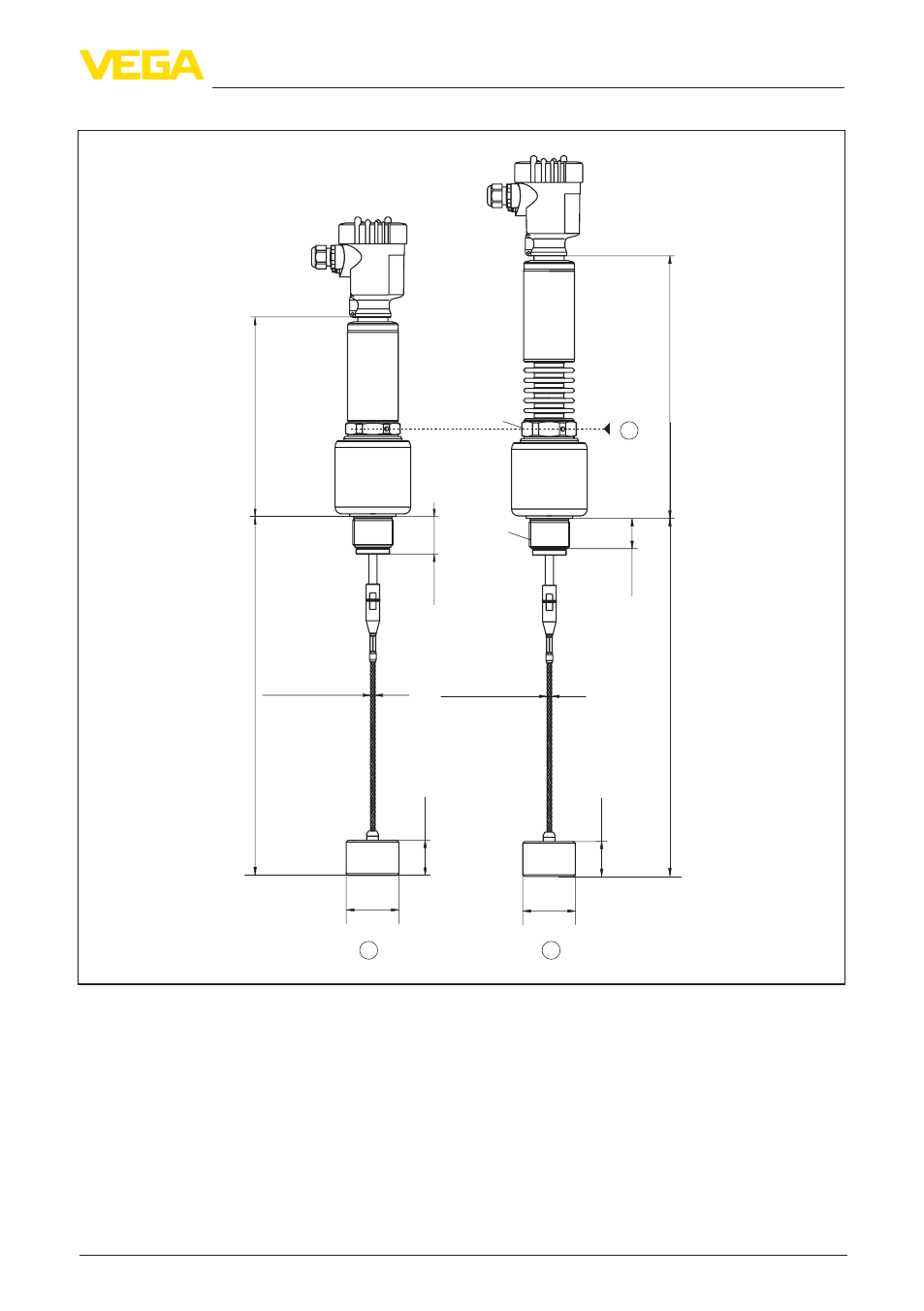

Рис. 75: VEGAFLEX 86, резьбовое исполнение с центрирующим грузом
L Длина датчика, см. "Технические данные"
x ø 40 mm (1.57 in)
ø 45 mm (1.77 in)
ø 75 mm (2.95 in)
ø 95 mm (3.74 in)
1 Трос ø 2 mm (0.079 in)/трос ø 4 mm (0.157 in), температурное исполнение -196 … +280 °C
(-321 … 536 °F) - (см. Инструкцию "Центрирование")
2 Трос ø 2 mm (0.079 in)/трос ø 4 mm (0.157 in), температурное исполнение -196 … +450 °C
(-321 … 842 °F) - (см. Инструкцию "Центрирование")
3 Максимальная высота изоляции емкости
