VEGA VEGAFLEX 86 Profibus PA - Инструкция (Страница 42)

42

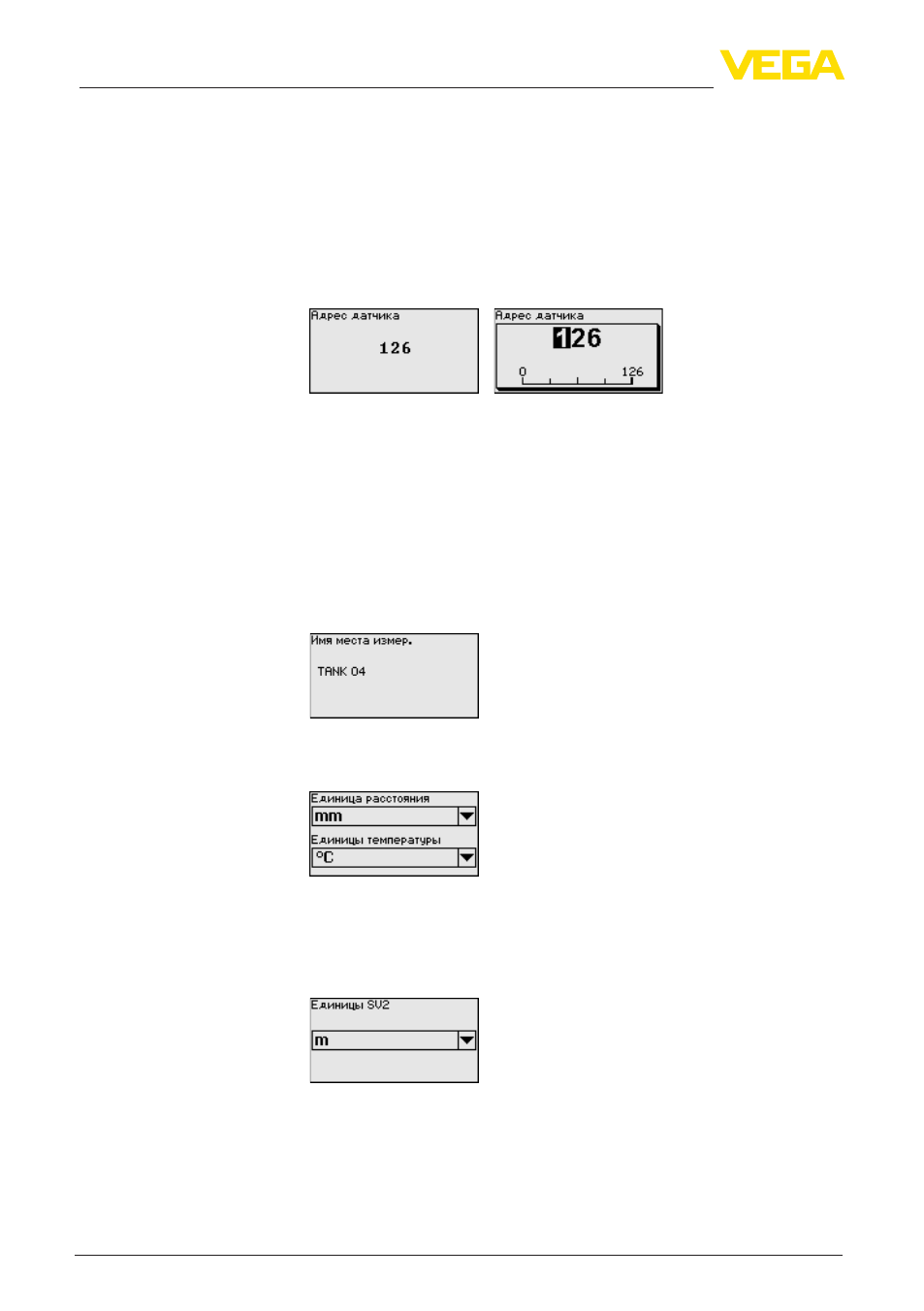

6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
Аппаратная адресация действует, если посредством
переключателей адреса на блоке электронике VEGAFLEX 86
установлен адрес меньше 126. В этом случае программная
адресация не действует, действительным является
установленный аппаратный адрес.
Программная адресация действует, если на устройстве
посредством переключателей адреса установлен адрес 126 или
больше.
Здесь можно задать подходящее имя места измерения. Для
запуска редактирования нажмите клавишу "OK". Клавишей
"+" изменяется знак, а клавишей "->" выполняется переход на
следующую позицию редактирования.
Можно ввести имя максимум из 19 знаков. Набор знаков
включает:
•
Заглавные буквы A … Z
•
Цифры 0 … 9
•
Специальные знаки + - / _ пробел
В этом меню выбираются единицы измерения расстояния и
единицы измерения температуры.
Для единиц измерения расстояния можно выбрать m, mm и ft.
Для единиц температуры можно выбрать °C, °F и K.
В этом пункте меню выбираются единицы измерения для
Secondary Value (SV2).
Эти единицы можно выбрать из единиц расстояния, например:
m, mm или ft.
В этом меню можно ввести длину зонда или дать датчику
определить ее автоматически.
Аппаратная адресация
Программная адреса-
ция
Начальная установка -
Имя места измерения
Начальная установка -
Единицы
Начальная установка -
Единицы (2)
Начальная установка -
Длина зонда
