28

5 Подключение к источнику питания

VEGAFLEX 86 • Profibus PA

44232-R

U-130930

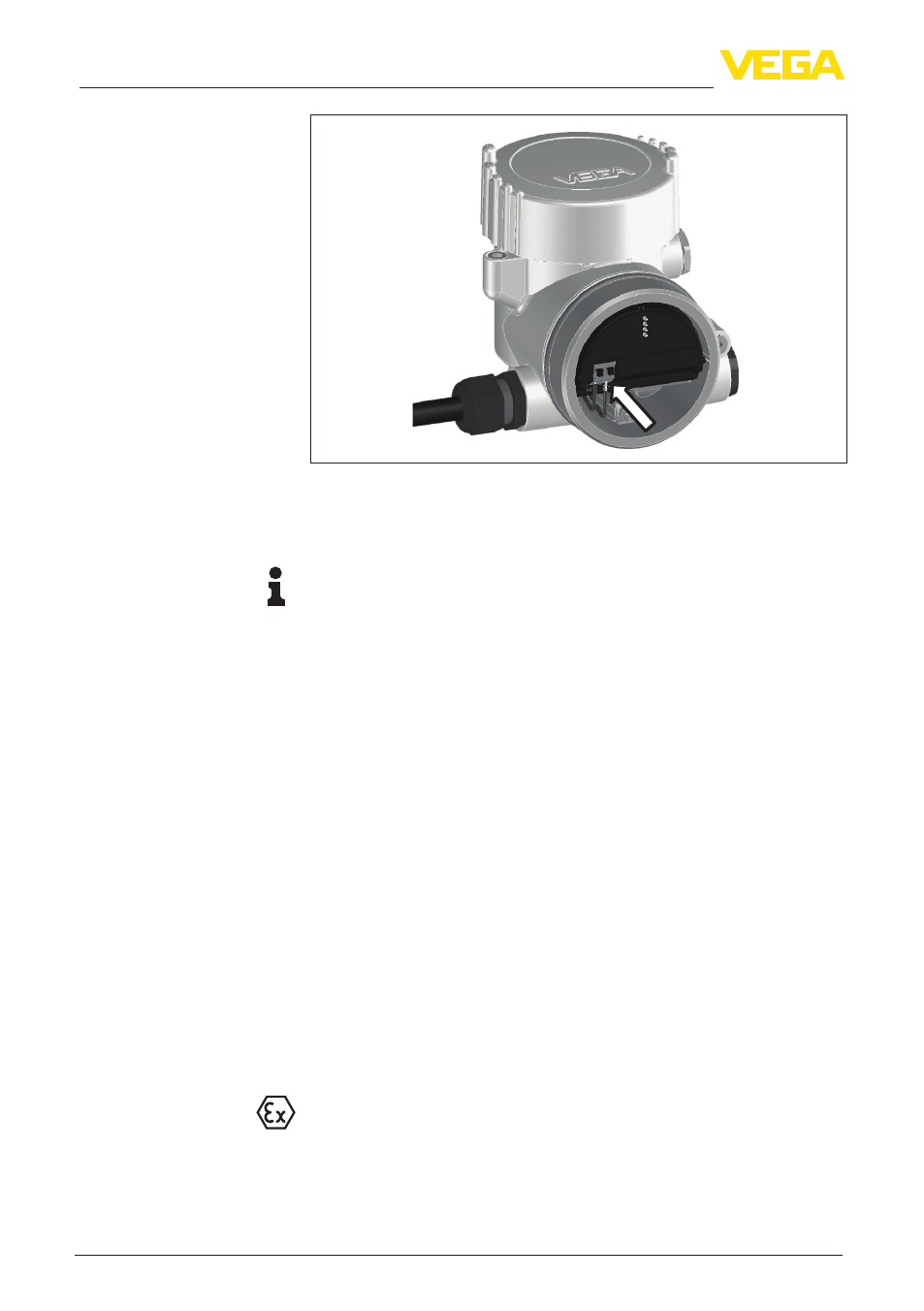

Рис. 17: Шаги подключения 5 и 6 - двухкамерный корпус

6. Концы проводов вставить в контакты в соответствии со

схемой подключения.

Информация:

Жесткие провода и гибкие провода с гильзами на концах

вставляются прямо в отверстия контактов. В случае гибких

проводов без конечных гильз, чтобы открыть отверстие

контакта, нужно слегка нажать на вершину контакта маленькой

отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /

Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их

закрепления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

5.3 Схема подключения (однокамерный

корпус)

Рисунок ниже действителен для исполнения без взрывозащиты,

исполнения с искробезопасной цепью (Ex ia) и исполнения со

взрывонепроницаемой оболочкой (Ex d).
