5 Подключение к источнику питания
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
5.5 Схема подключения (двухкамерный
корпус, исполнение с комбинированной
взрывозащитой Ex d ia)
4 1
5
0 0
5
1
6
2
7 3 8
4
9 0
5
1
6
2
7 3 8
4
9 1
0
1
6 7 8
Bus
2
3
1 2 + ( ) (-)

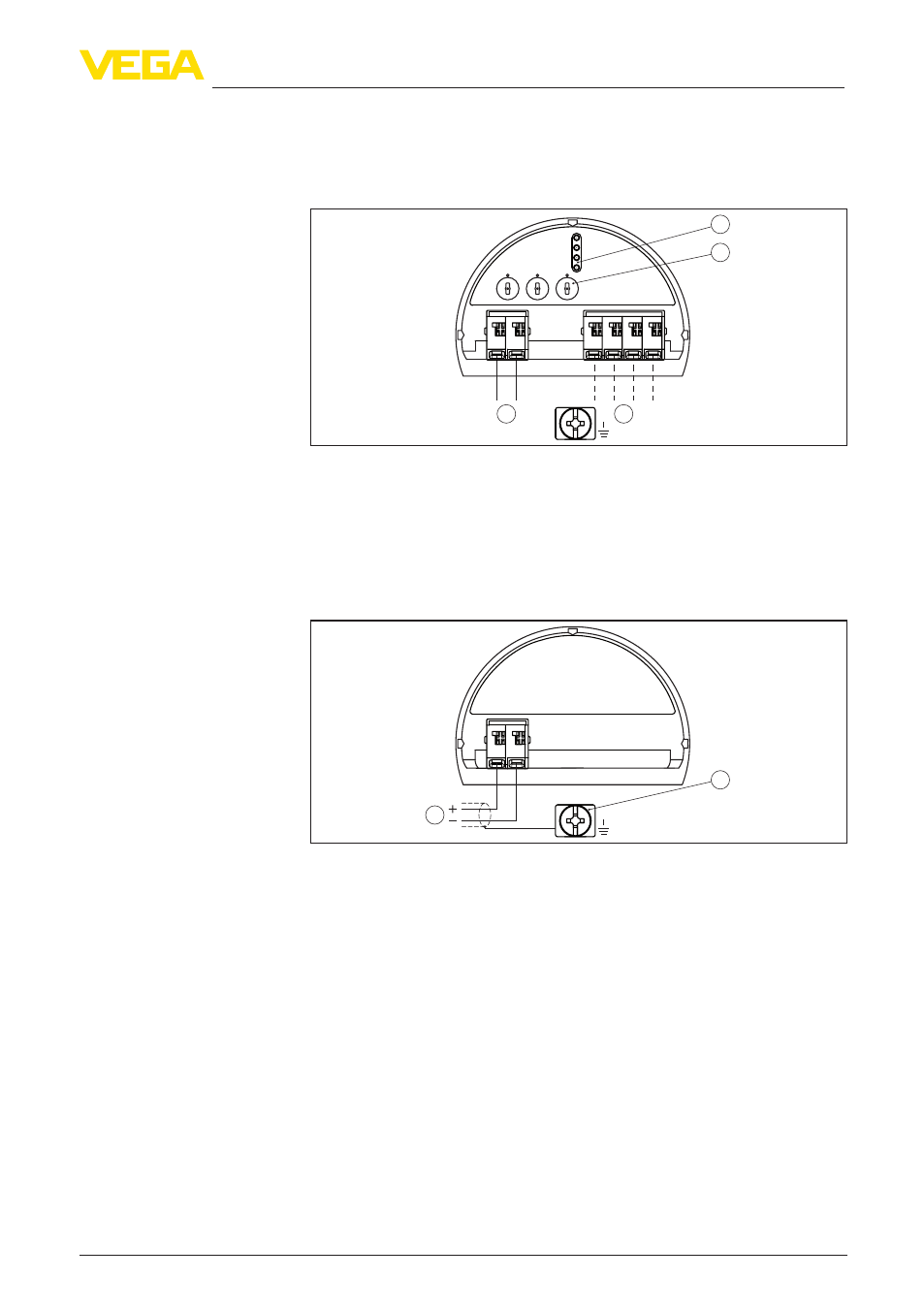

Рис. 22: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
+
Bus
2 1 2 ( ) (-)
1
Рис. 23: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
