12
3 Описание изделия
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
d
h
1

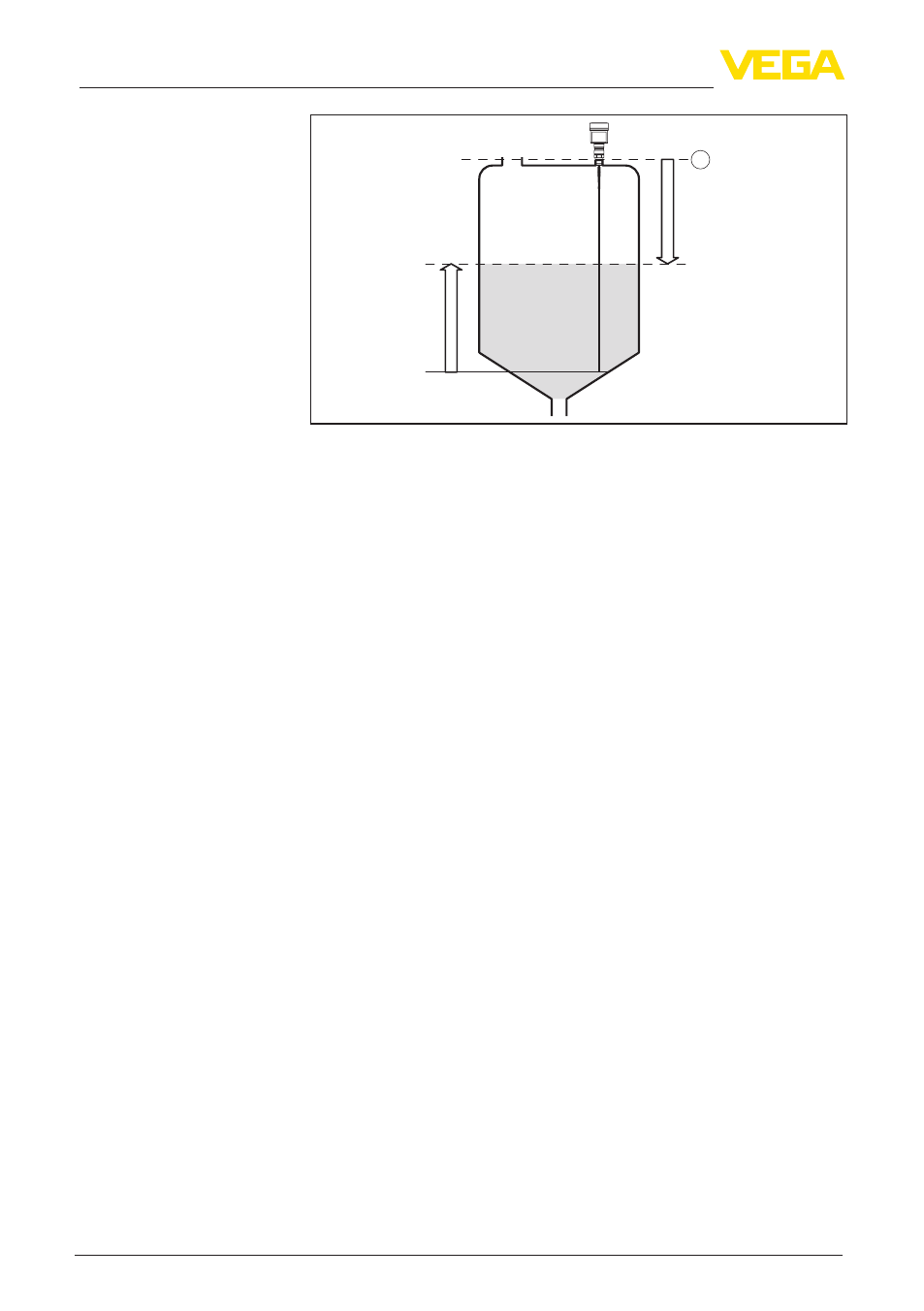

Рис. 5: Измерение уровня
1 Базовая плоскость датчика (уплотнительная поверхность
присоединения)
d Расстояние до межфазного уровня
h Высота общего уровня
Отслеживание конца зонда
Для улучшения чувствительности используется функция
отслеживания конца измерительного зонда. Эта функция
очень полезна для измерения на продуктах с малым
значением диэлектрической проницаемости, например на
пластиковых гранулах, упаковочной стружке или в емкостях с
флюидизированными средами.
В интервале значений диэлектрической проницаемости от
1,5 до 3, данная функция включается при необходимости. Как
только эхосигнал уровня более не может быть обнаружен,
автоматически активируется отслеживание конца зонда.
Измерение продолжается с последним вычисленным значением
диэлектрической проницаемости.
Поэтому точность зависит от стабильности диэлектрической
проницаемости.
Если нужно измерять среду со значением диэлектрической
проницаемости ниже 1,5, то отслеживание конца зонда будет
всегда активно. В этом случае нужно ввести постоянное
значение диэлектрической проницаемости. Постоянное
значение диэлектрической проницаемости здесь особенно
важно.
Высокочастотные микроволновые импульсы направляются
вдоль по стальному тросу или стержню. Достигнув поверхности
верхнего продукта, микроволновые импульсы частично
отражаются от нее. Остальная часть проникает через верхний
продукт и отражается от раздела фаз. Значения времени
распространения сигнала до поверхности верхнего слоя и до
раздела фаз обрабатываются прибором.
Принцип действия -
измерение межфазного
уровня
