Быстрый пуск
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
устройства при многих применениях. Дальнейшую информацию
см. в соответствующих главах данного руководства по
эксплуатации.
1. Расстояние от стенки металлической емкости > 300 мм.
Расстояние от стенки неметаллической емкости > 500 мм.
Измерительный зонд не должен касаться конструкций в
емкости или стенки емкости.
2. В случае неметаллической емкости, под присоединение
подложить металлический лист.
1 2

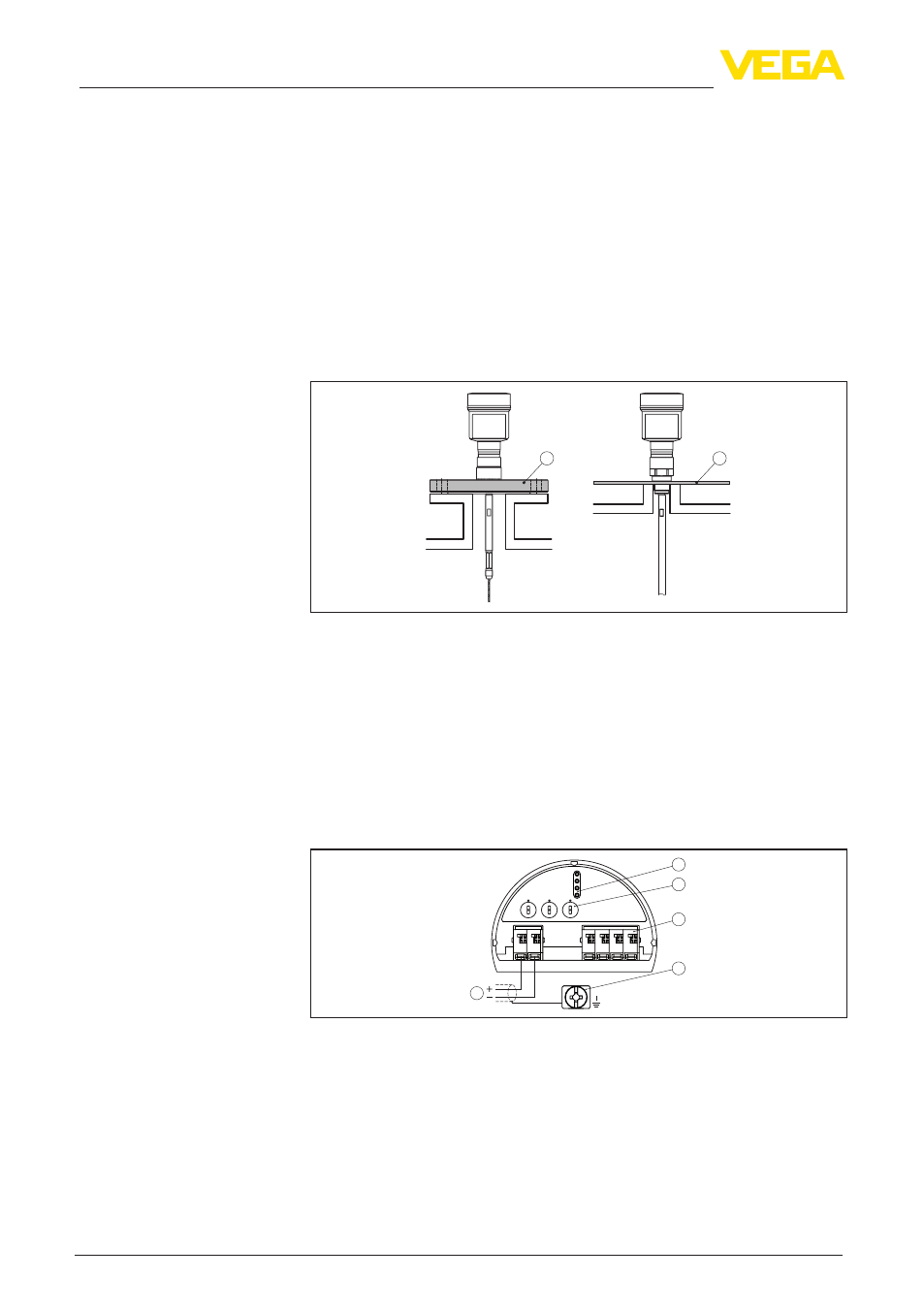

Рис. 1: Монтаж в пластиковом силосе
1 Фланец
2 Металлический лист
3. При необходимости, конец зонда закрепить.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
5
0 0
5
1
6
2
7 3 8 4
9 0
5
1
6
2
7 3 8 4
9 1
0
1
6 7 8
Bus
2
3
4
5 1 2 + ( ) (-)
1
Рис. 2: Отсек электроники и подключения (однокамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Для выносного блока индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
Монтаж
Электрическое подклю-
чение
