41
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Profibus PA
44232-R
U-130930

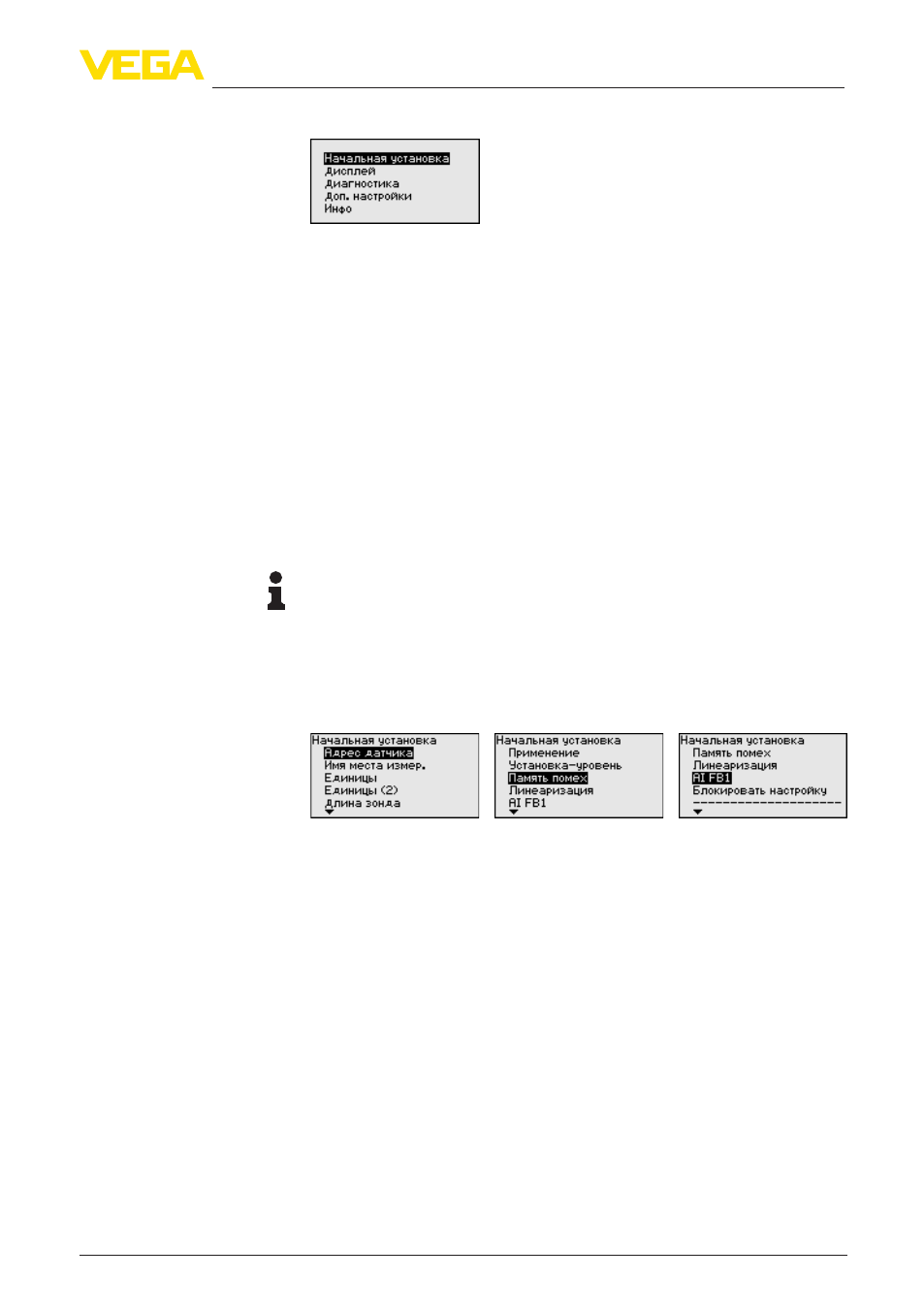

Главное меню разделено на пять зон со следующими функциями:
Начальная установка: имя места измерения, среда,
применение, емкость, установка диапазона измерения, AI FB
1 Channel - пересчет - демпфирование, единицы устройства,
память помех, кривая линеаризации
Дисплей: выбор языка, установки для индикации измеренных
значений, а также подсветки
Диагностика: сведения о статусе устройства, указатель
пиковых значений, надежность измерения, AI FB 1-
моделирование, эхо-кривая
Доп. настройки: адрес датчика, PIN, дата/время, сброс,
копирование данных датчика
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, особенности
устройства
Примечание:
Для оптимальной настройки измерения необходимо в главном
меню "Начальная установка" выбрать его подпункты, соблюдая
порядок их следования один за другим, и задать правильные
параметры.
Процедура описана далее.
Доступны следующие пункты меню:
Пункты меню описаны далее.
Каждому устройству Profibus PA должен быть присвоен адрес,
и в одной сети Profibus PA каждый адрес может быть присвоен
только единожды. Датчик будет опознаваться системой только
при правильной установке адреса.
В состоянии при поставке с завода установлен адрес 126,
который может использоваться для функциональной проверки
и для подключения к имеющейся сети Profibus-PA. Затем
адрес должен быть изменен, чтобы можно было подключать
дальнейшие устройства.
Для установки адреса используются следующие средства:
•
Переключатели установки адреса в отсеке электроники
устройства (аппаратная установка адреса)
•
Модуль индикации и настройки (программная установка
адреса)
•
PACTware/DTM (программная установка адреса)
Главное меню
Начальная установка -
адрес устройства
