Инструкция по эксплуатации VEGA VEGAFLEX 86 Profibus PA
Страница 95
95
11 Приложение
VEGAFLEX 86 • Profibus PA
44232-R
U-130930
2
1
-100°C
(-148°F)
-200°C
(-328°F)
100 bar
(1450 psig)
200 bar
(2900 psig)
300 bar
(4350 psig)
400 bar
(5800 psig)
380 bar
(5510 psig)
350 bar
(5070 psig)
0°C
(32°F)
200°C
(392°F)
100°C
(212°F)
400°C
(752°F)
300°C
(572°F)
320 bar
(4640 psig)
450°C
(842°F)

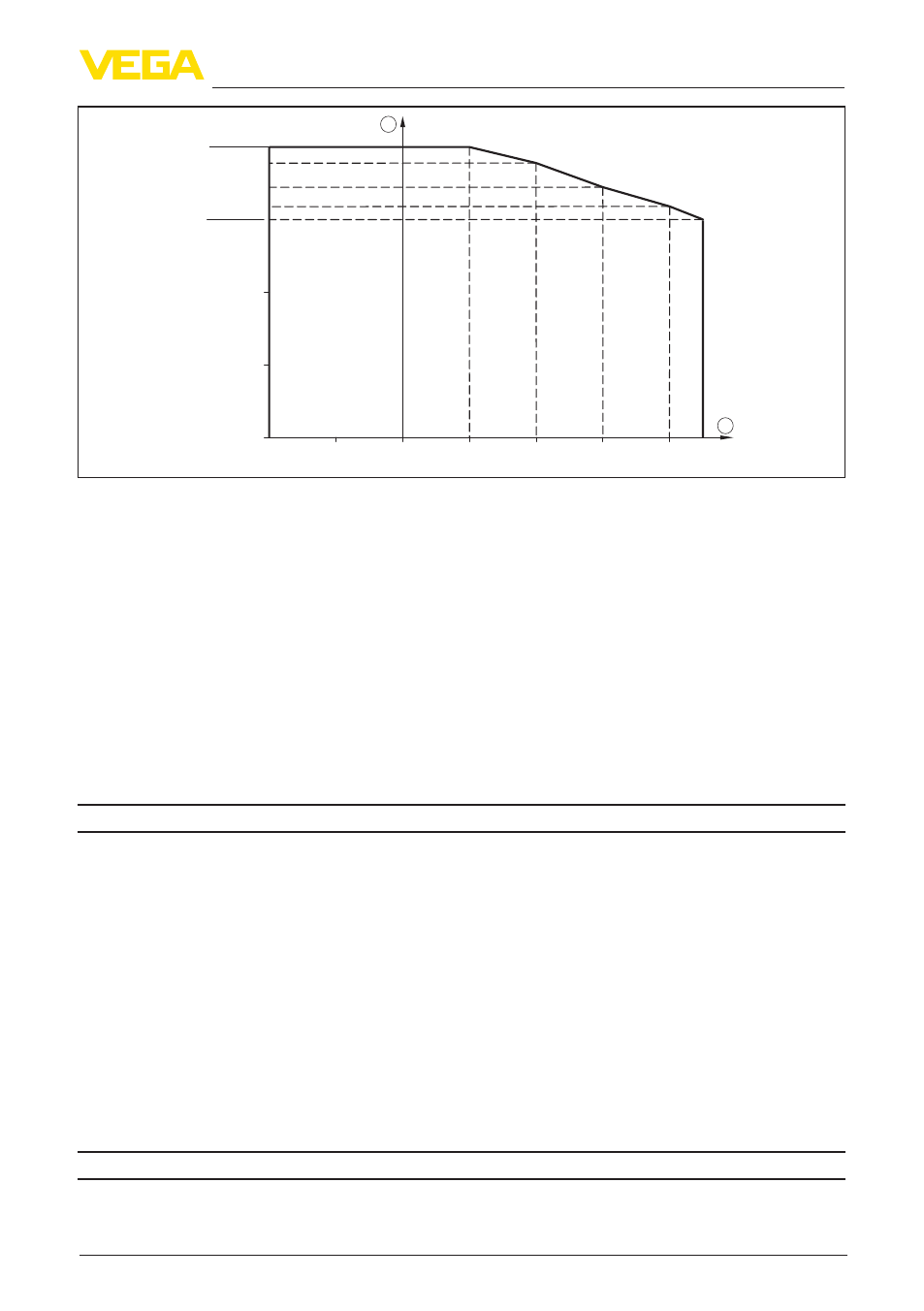

Рис. 65: Давление процесса - температура процесса (исполнение -196 … +450 °C/-321 … +842 °F)
1 Температура процесса (в зависимости от материала уплотнения)
2 Давление процесса
Устойчивость к вибрации
Ʋ Корпус прибора
4 g при 5 … 200 Hz по EN 60068-2-6 (вибрация при
резонансе)
Ʋ Стержневой измерительный зонд 1 g при 5 … 200 Hz по EN 60068-2-6 (вибрация при
резонансе) при длине стержня 50 см (19.69 in)
Устойчивость к удару
Ʋ Корпус прибора
100 g, 6 мс по EN 60068-2-27 (механический удар)
Ʋ Стержневой измерительный зонд 25 g, 6 мс по EN 60068-2-27 (механический удар) при
длине стержня 50 см (19.69 in)
Электромеханические данные - исполнение IP 66/IP 67 и IP 66/IP 68; 0,2 bar
Варианты кабельного ввода
Ʋ Кабельный ввод
M20 x 1,5 (кабель: ø 5 … 9 мм)
Ʋ Кабельный ввод
½ NPT
Ʋ Заглушка
M20 x 1,5; ½ NPT
Ʋ Колпачок
M20 x 1,5; ½ NPT
Варианты штекерного разъема
Ʋ Токовая цепь сигнала
Штекер M12 x 1, по ISO 4400, Harting HAN, 7/8" FF
Ʋ Токовая цепь индикации
Штекер M12 x 1
Сечение провода (пружинные клеммы)
Ʋ Сплошной провод, жила
0,2 … 2,5 мм² (AWG 24 … 14)
Ʋ Жила с гильзой
0,2 … 1,5 мм² (AWG 24 … 16)
Электромеханические данные - Исполнение IP 66/IP 68 (1 bar)
Варианты кабельного ввода
