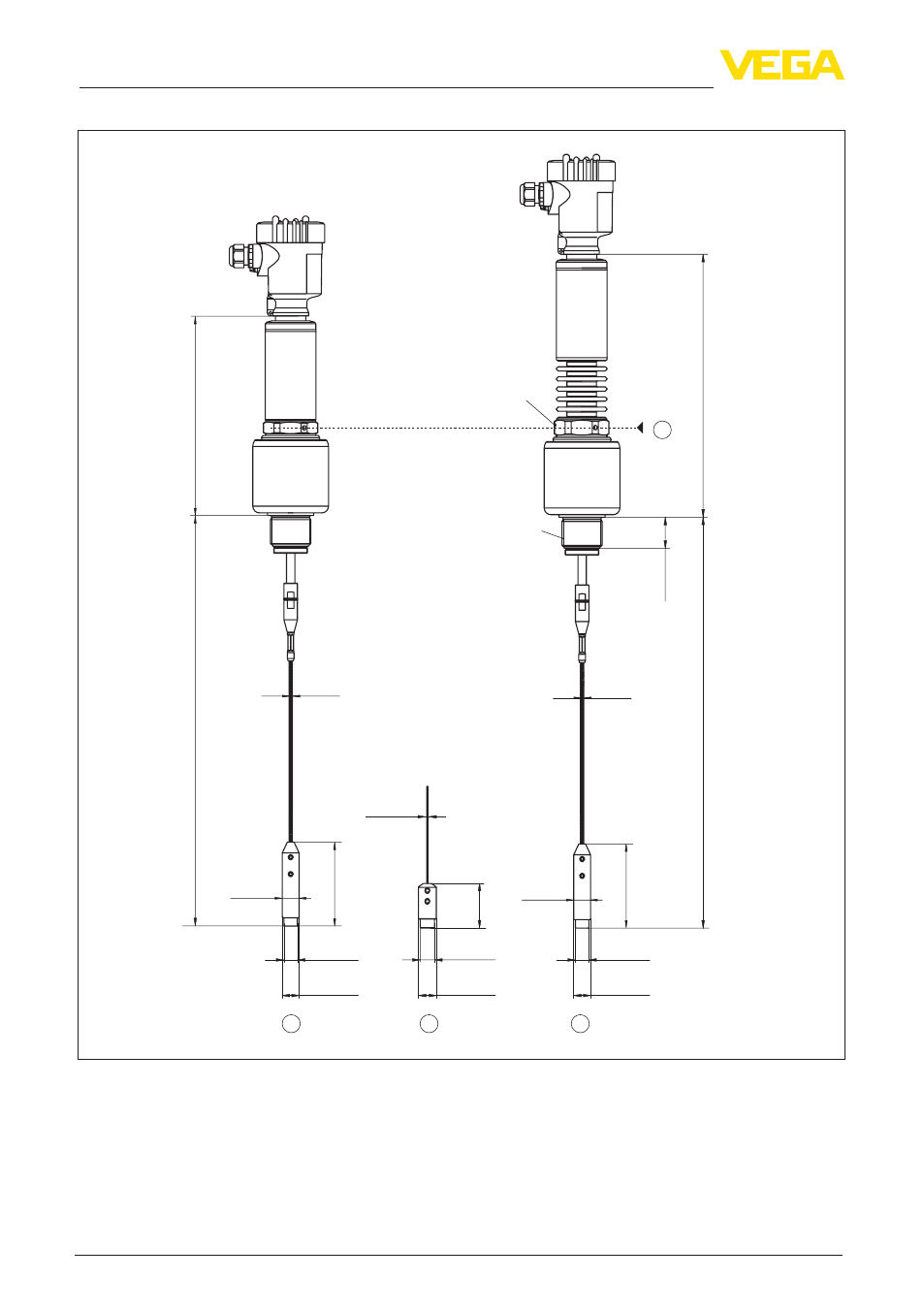

VEGAFLEX 86, тросовое исполнение с натяжным грузом
4
1 2 3
SW 60
(2.36")
G1½ /
1½ NPT
L
35m
m
(1.38"
)
312 mm (12.28"
)
237 mm (9.33"
)
ø 4 mm
(0.16")
ø 4 mm
(0.16")
ø 20 mm
(0.79")
100 mm
(3.94"
)
ø 20 mm
(0.79")
100 mm
(3.94"
)
L
50 mm (1.97"
)
ø 2 mm
(0.08")
ø 16 mm
(0.63")
ø 20 mm
(0.79")
ø 20 mm
(0.79")
ø 16 mm
(0.63")
ø 20 mm
(0.79")
ø 16 mm
(0.63")
Рис. 74: VEGAFLEX 86, резьбовое исполнение с натяжным грузом (все натяжные грузы с резьбой M8 для
рым-болта)
L Длина датчика, см. "Технические данные"
1 Трос ø 4 mm (0.157 in), исполнение для температур -196 … +280 °C (-321 … 536 °F)
2 Трос ø 2 mm (0.079 in)
3 Трос ø 4 mm (0.157 in), исполнение для температур -196 … +450 °C (-321 … 842 °F)
4 Максимальная высота изоляции емкости
