12
.3
Функциональная проверка
Для моделирования сигнала неисправности можно вынуть верх-
ний штекерный соединитель из VEGATOR 632.
b
a

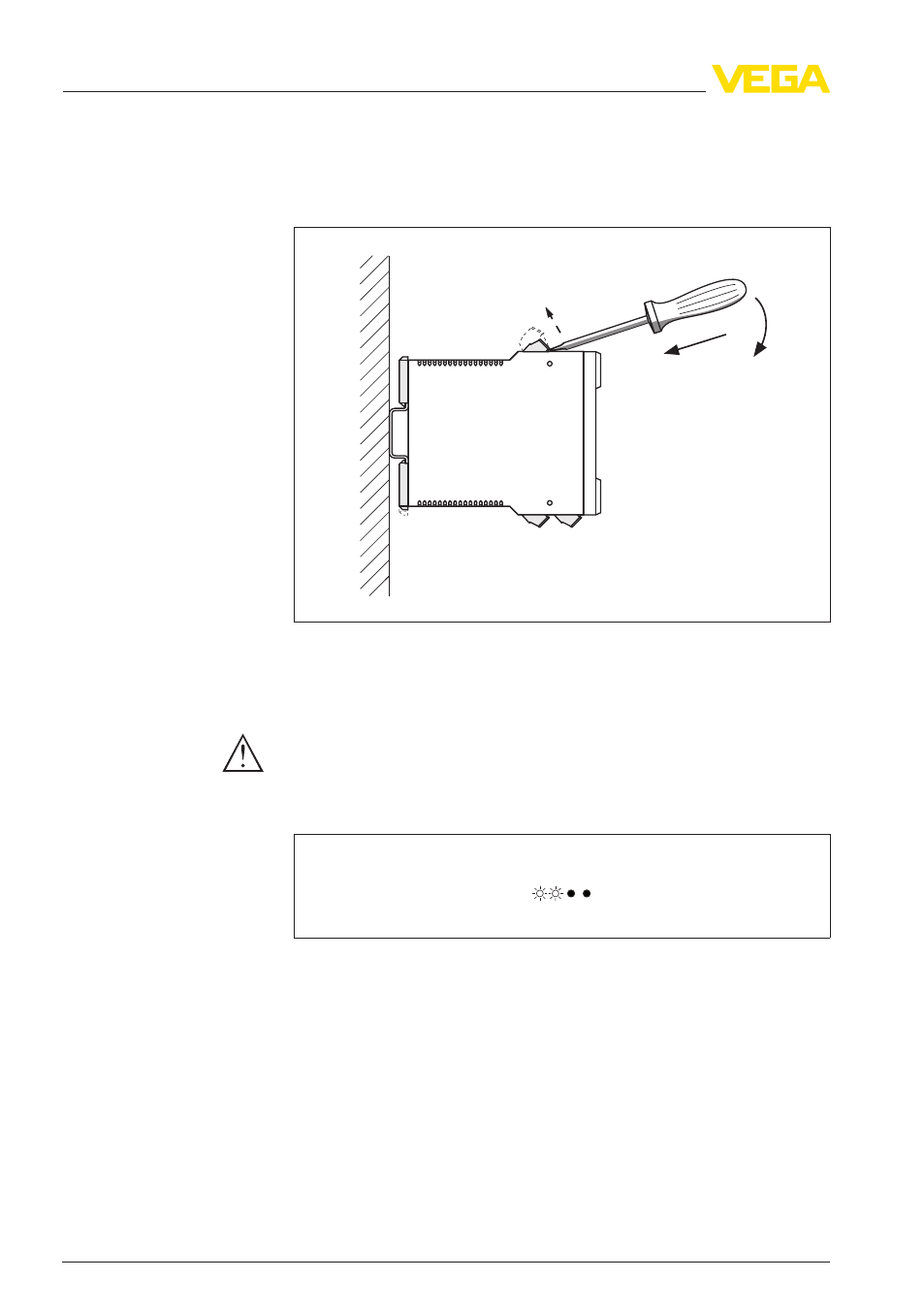

Рис. 139: Функциональная проверка
Устройство сигнализирует неисправность, и реле переключения
переходит в обесточенное (безопасное) состояние.
Осторожно!
Следует учитывать, что при переключении релейных выходов
срабатывают также подключенные далее устройства.
ye ye
gn rd
Рис. 140: Состояние контрольных индикаторов при сигнале неисправности
После завершения функциональной проверки снова вставьте
штекерный соединитель в устройство формирования сигнала.
Для моделирования сигнализации уровня нужно изменить по-
гружение измерительного зонда в продукт. Релейные выходы и
соответствующие контрольные индикаторы изменяют при этом
свое состояние.
Моделирование сигна-
ла неисправности
Моделирование сигна-
лизации уровня
