Инструкция по эксплуатации VEGA VEGATOR 632
Страница 15
Для реализации контроля линии, в соединительном корпусе
измерительного зонда должна быть встроена дополнительная
электроника.

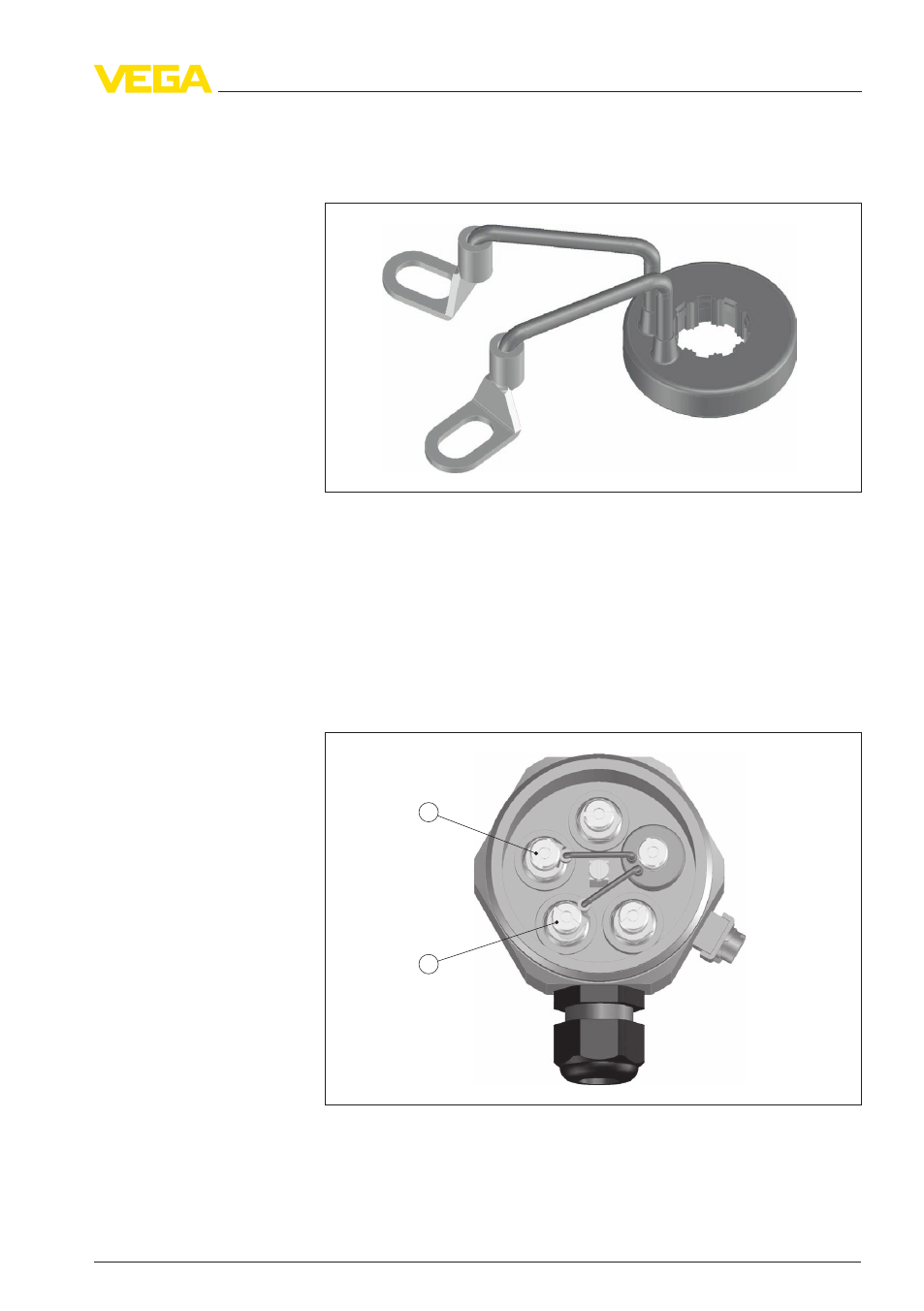

Рис. 6: Дополнительная электроника для контроля обрыва линии в
сочетании с кондуктивным измерительным зондом
1
Подключить кабельные наконечники в соответствии со
следующим рисунком.
Кабельные наконечники не должны контактировать с други-
ми металлическими деталями.
2
Открыть одну из других клемм и вставить дополнительную
электронику.
3
Снова затянуть клеммы.
1
2
Рис. 7: Монтаж дополнительной электроники для контроля обрыва линии
1
Подключение к клемме 1 (стержень массы = самый длинный
стержень)
2
Подключение к клемме 2 (стержень max. = самый короткий стержень)
3
Дополнительная электроника для контроля обрыва линии
VEGATOR
632 • Устройство формирования сигнала
15
5 Подключение к источнику питания
