Инструкция по эксплуатации VEGA VEGATOR 632
Страница 16
Если измерительный зонд используется без дополнительной
электроники для контроля обрыва линии, будет выдаваться
сигнал неисправности.
При сигнале неисправности одновременно также активируется
переключающий выход.
Контролируются только неисправности канала 1.
Соблюдайте также указания руководства по эксплуатации
кондуктивного зонда.
1 2
2
1
6
1
2
15
16
4
5
6
17
7
8
9
10
4
5
6
17
TOR
149A
ON
L1
L+
N
L–
7 8
9 10
4 5 6 17
1 2 15 16
CH2 CH1 Master/
Slave
3
5
4

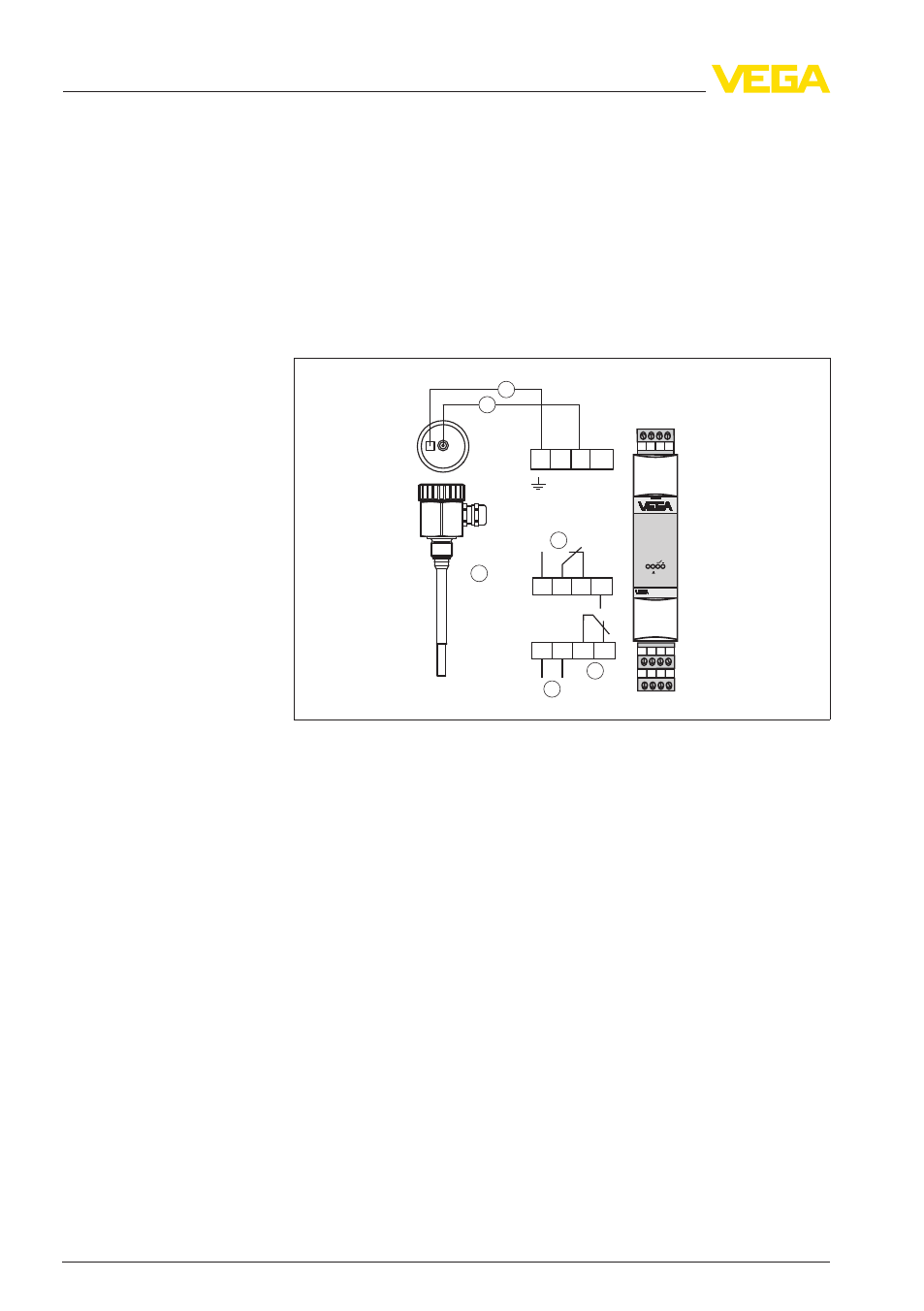

Рис. 8: Сигнализация предельного уровня в металлических (проводящих)
емкостях
1
Масса
2
max. - Канал 1 (CH 1)
3
Реле уровня 1
4
Реле уровня 2 или реле сигнала неисправности
5
Питание
6
Измерительный зонд, например EL1
Дальнейшую информацию см. "Пуск в эксплуатацию - Одно-
точечное управление", а также "Примеры схемы соединения".
Сигнализация пред-
ельного уровня в про-
водящих емкостях
16
VEGATOR
632 • Устройство формирования сигнала
5 Подключение к источнику питания
