Режим
работы
Уровень
Канал 1
Канал 2
Индикаторы
состояния
Неис-
правность
любой
6
4
5
16
17
15
ye ye
gn rd
Прерыва-
ние на-
пряжения
любой
6
4
5
16
17
15
ye ye
gn rd
7
.2
Установка чувствительности
Стандартная установка для проводящих жидкостей.
Необходимые условия:
Измерительный зонд покрыт продуктом минимум на 1 см.
1
DIL-
переключатели от 1 до 3 на блоке DIL-переключателей
(A)
установлены в соответствии со следующей схемой
1 K
Ω
10 K
Ω
200 K
Ω
200 K
Ω
CH1
CH2
max.
max.
off on
1
2
3
4
5
6
7

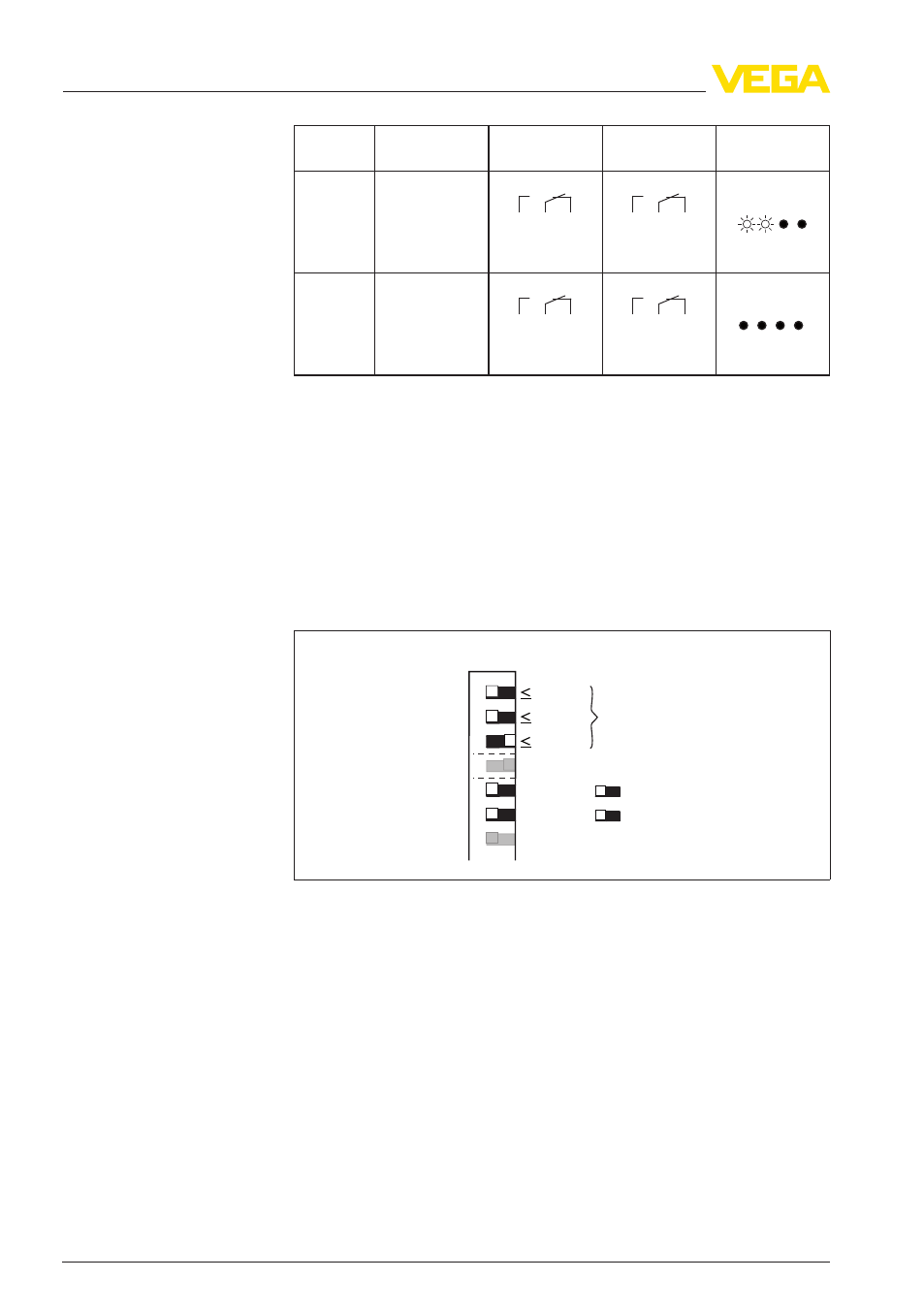

Рис. 49: Заполняющий продукт: проводящие жидкости до 200 kΩ
2
Потенциометр (B) повернуть до упора влево
3
Потенциометр (B) медленно поворачивать по часовой стрел-
ке, пока релейный выход не переключится и состояние
желтого индикатора не изменится
4
Потенциометр повернуть в этом же направлении еще прибл.
на 15°
5
Если релейный выход не переключается, нужно переклю-
читься на следующий диапазон (10 kΩ).
Если релейный выход переключился, опорожните емкость, чтобы
измерительный зонд не был покрыт продуктом.
Теперь релейный выход должен снова переключиться.
Заполняющий про-
дукт: проводящие
жидкости
26
VEGATOR
632 • Устройство формирования сигнала
7 Пуск в эксплуатацию - Одноканальное управление (сигнализация
предельного уровня)
