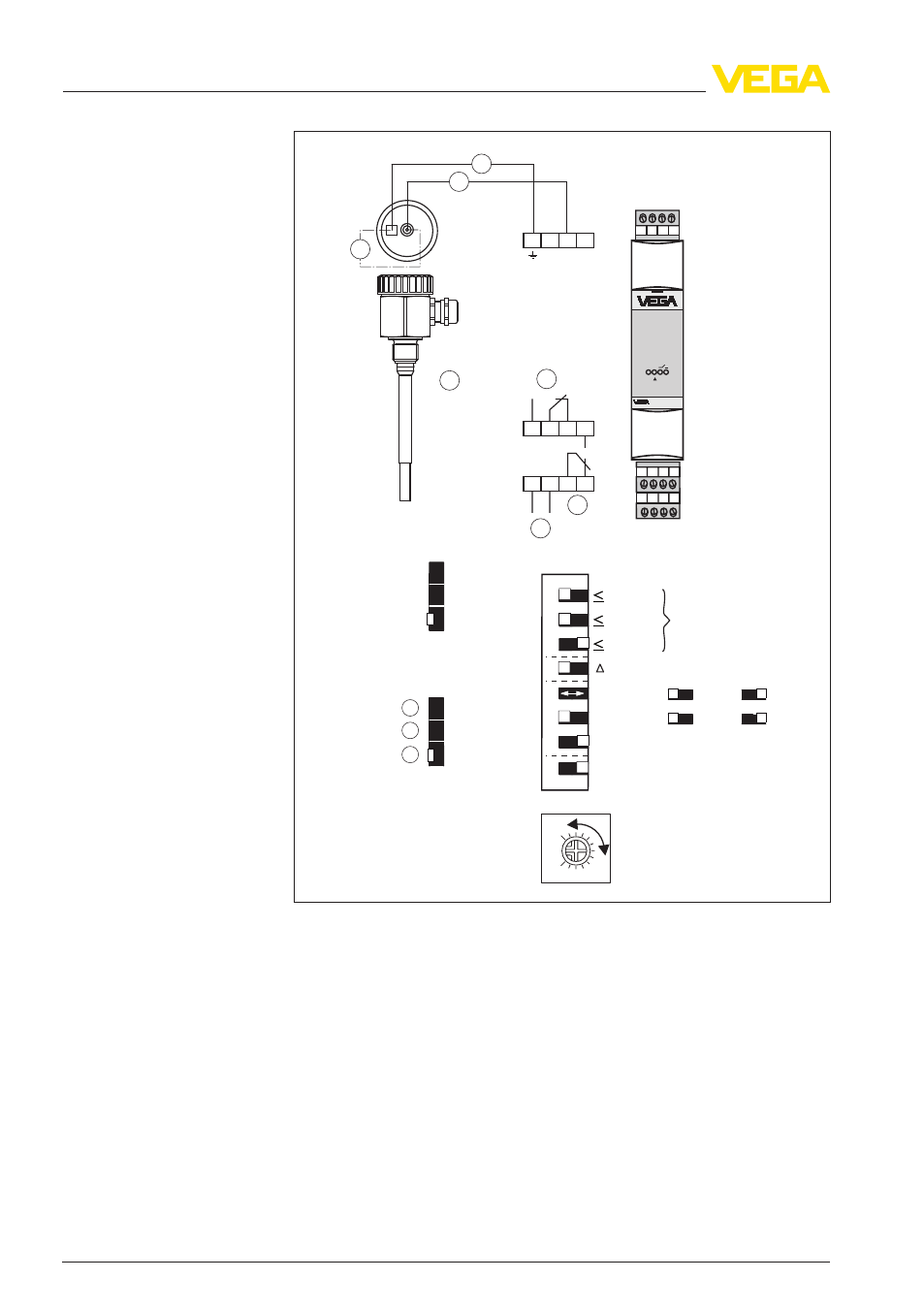

Рис. 133: Сигнализация предельного уровня - Одноканальная работа с
тревожным контролем

1

Масса

2

max. - Канал 1 (CH 1)

3

Реле уровня

4

Реле уровня или реле сигнала неисправности

5

Питание

6

Контроль обрыва линии

7

Измерительный зонд, например EL3

Одноканальная работа
с тревожным контр-
олем
