Под крышкой устройства формирования сигнала имеется по-
тенциометр для настройки точки переключения, посредством
которого измерительную систему можно настроить на проводи-
мость измеряемого продукта.
Calibration
3
1

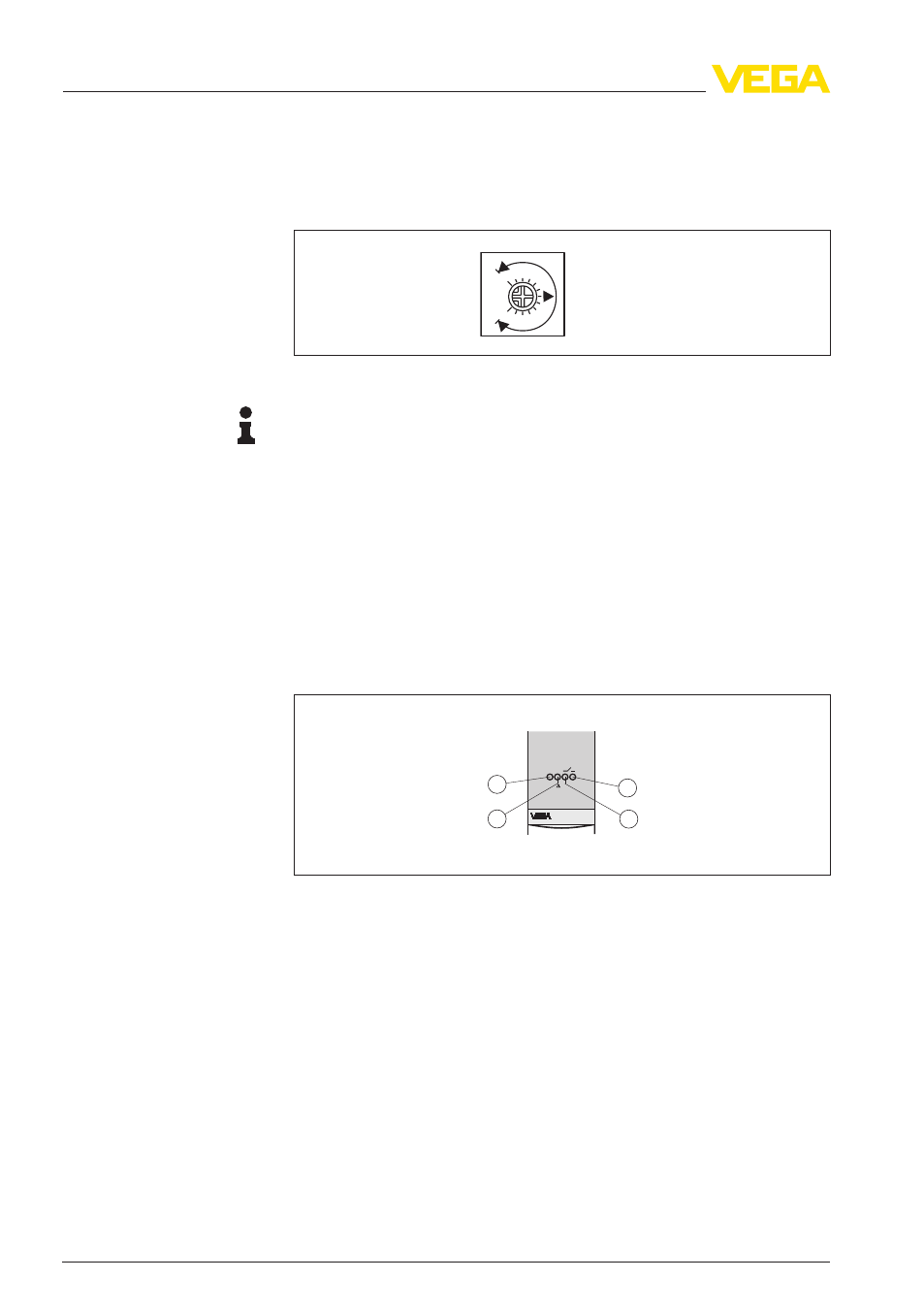

Рис. 14: Потенциометр для установки точки переключения (B)
Примечание:
При всех установках точки переключения необходимо учитывать,
что между достижением точки переключения и срабатыванием
функции переключения действует задержка переключения дли-
тельностью 0,5 сек. Поэтому при выполнении установки потен-
циометр нужно поворачивать достаточно медленно.
Дополнительную задержку переключения рекомендуется вклю-
чать только после выполнения установки.
Светодиодные индикаторы на передней панели показывают
готовность к работе, состояние переключения и состояние
неисправности.
TOR
149A
ON
3
4
1
2
Рис. 15: Индикаторы состояния на передней стороне устройства (C)
1
Индикатор рабочего напряжения - зеленый (gn)
2
Индикатор состояния неисправности - красный (rd)
3
Индикатор состояния переключения - Канал 2 - желтый (ye)
4
Индикатор состояния переключения - Канал 1 - желтый (ye)
l
Зеленый (gn)
-
Контрольный индикатор режима работы
-
Питание включено, устройство в состоянии работы
l
Красный (rd)
-
Индикатор неисправности
-
Неисправность в токовой цепи датчика из-за отказа
датчика или дефекта линии
-
Если реле неисправности обесточено, то горит красный
индикатор неисправности
l
Желтый (ye)
Потенциометр для ус-
тановки точки пере-
ключения (B)
Индикаторы состояния
(C)
