1 DIL- переключатели от 1 до 3 на блоке DIL-переключателей
(A) установлены в соответствии со следующей схемой
1 K Ω
10 K Ω
200 K Ω
10 K Ω
CH1
CH2
max.
max.
off on
1
2
3
4
5
6
7

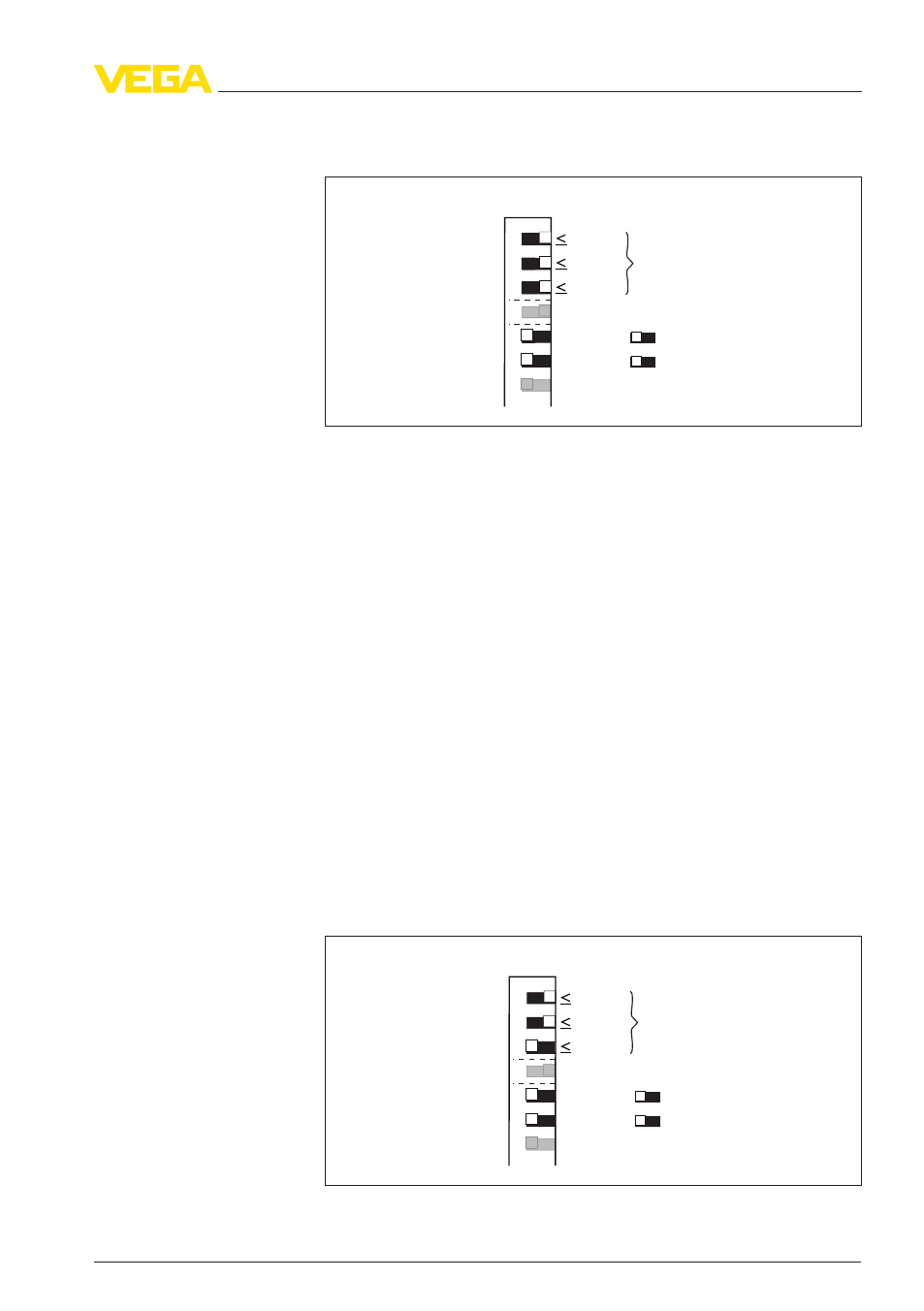

Рис. 126: Диапазон сопротивления до 10 kΩ
2 Потенциометр (B) повернуть до упора влево
3 Потенциометр (B) медленно поворачивать по часовой стрел-
ке, пока релейный выход не переключится и состояние
желтого индикатора не изменится
4 Потенциометр повернуть в этом же направлении еще прибл.
на 15°
5 Если релейный выход не переключается, нужно переклю-
читься на следующий диапазон.
Если релейный выход переключился, опорожните емкость, чтобы
измерительный зонд не был покрыт продуктом.
Теперь релейный выход должен снова переключиться.
Установка с жидкостями с диапазоном сопротивления до 1 kΩ.
Необходимые условия:
Измерительный зонд покрыт продуктом.
1 DIL- переключатели от 1 до 3 на блоке DIL-переключателей
(A) установлены в соответствии со следующей схемой
1 K Ω
10 K Ω
200 K Ω
1 K Ω
CH1
CH2
max.
max.
off on
1
2
3
4
5
6
7
Рис. 127: Диапазон сопротивления до 1 kΩ
Диапазон сопротивле-
ния до 1 kΩ
VEGATOR 632 • Устройство формирования сигнала 41
9 Пуск в эксплуатацию - Двухканальное управление
