9
Пуск в эксплуатацию - Двухканальное
управление
9
.1
Установка функции реле
3-ступенчатый переключатель. Отдельные установки переклю-
чателя имеют следующие назначения:
1 2 3 4 5 6 7
8
O
N
3
1
3362
CH1 output parallel
CH2 output separate
CH1 with alarm

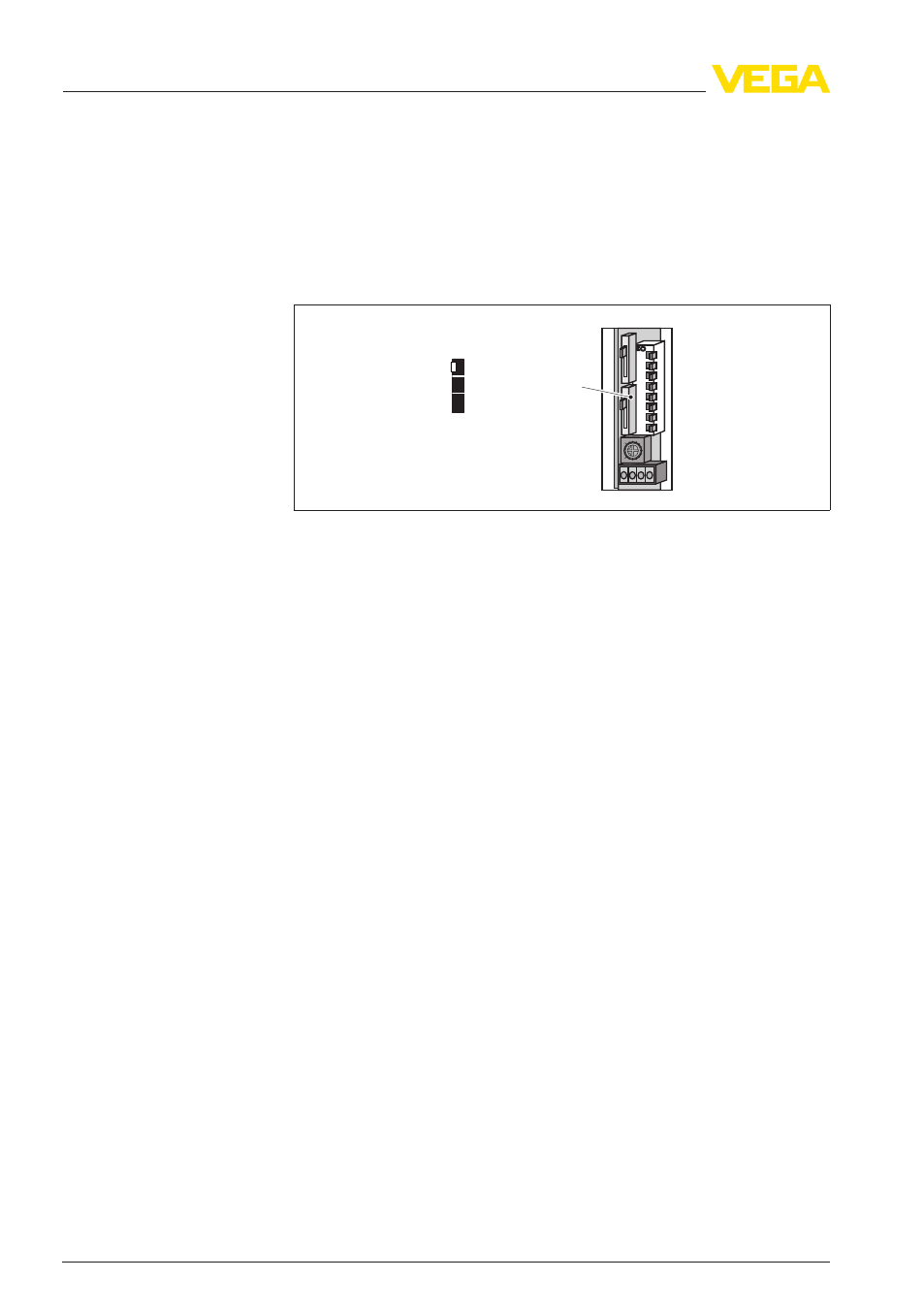

Рис. 100: Ползунковый переключатель для установки релейных выходов
(D)
l
CH
1 output parallel - Оба релейных выхода переключаются
параллельно
l
CH
2 output separate - Релейные выходы переключаются
отдельно
l
CH
1 with alarm - Сигнал неисправности через релейный
выход 2
В таблице ниже даны состояния переключения реле и контр-
ольные индикаторы в зависимости от установленного режима
работы и уровня.
Выходное реле 2 работает как выходное реле 1. Функция обоих
выходных реле одинаковая.
Переключение обоих каналов см. "CH 2 output separate".
Для двухканального управления не имеет смысла.
Двухканальное управление - max./min.
Необходимые условия:
l
Канал 1: Защита от переполнения (max.) - Блок DIL-пере-
ключателей (A) - переключатель 5 на off
l
Канал 2: Защита от сухого хода (min.) - Блок DIL-пере-
ключателей (A) - переключатель 6 на on
l
Канал 1 (реле 1) и Канал 2 (реле 2) переключаются отдельно
(CH 2 output separate)
l
Двухканальное управление (две отдельные точки переклю-
чения) - Блок DIL-переключателей (A) - переключатель 4 на
off
Установка релейных
выходов (ползунко-
вый переключатель D)
CH 1 output parallel
CH 2 output separate
