2
Потенциометр (B) повернуть до упора влево
3
Потенциометр (B) медленно поворачивать по часовой стрел-
ке, пока релейный выход не переключится и состояние
желтого индикатора не изменится
4
Потенциометр повернуть в этом же направлении еще прибл.
на 15°
Если релейный выход переключился, опорожните емкость, чтобы
измерительный зонд не был покрыт продуктом.
Теперь релейный выход должен снова переключиться.
Примечание:
Если релейный выход не переключается и в последнем диапа-
зоне, имеется неисправность. Указания по устранению неис-
правностей см. в гл. "IОбслуживание и устранение неисправно-
стей".
9
.3
Установка задержки переключения
Посредством ползункового переключателя (E) установите для
устройства задержку переключения.
O
N
3
1
3362
6 s
3 s
0,5 s
1 2 3 4 5 6 7
8

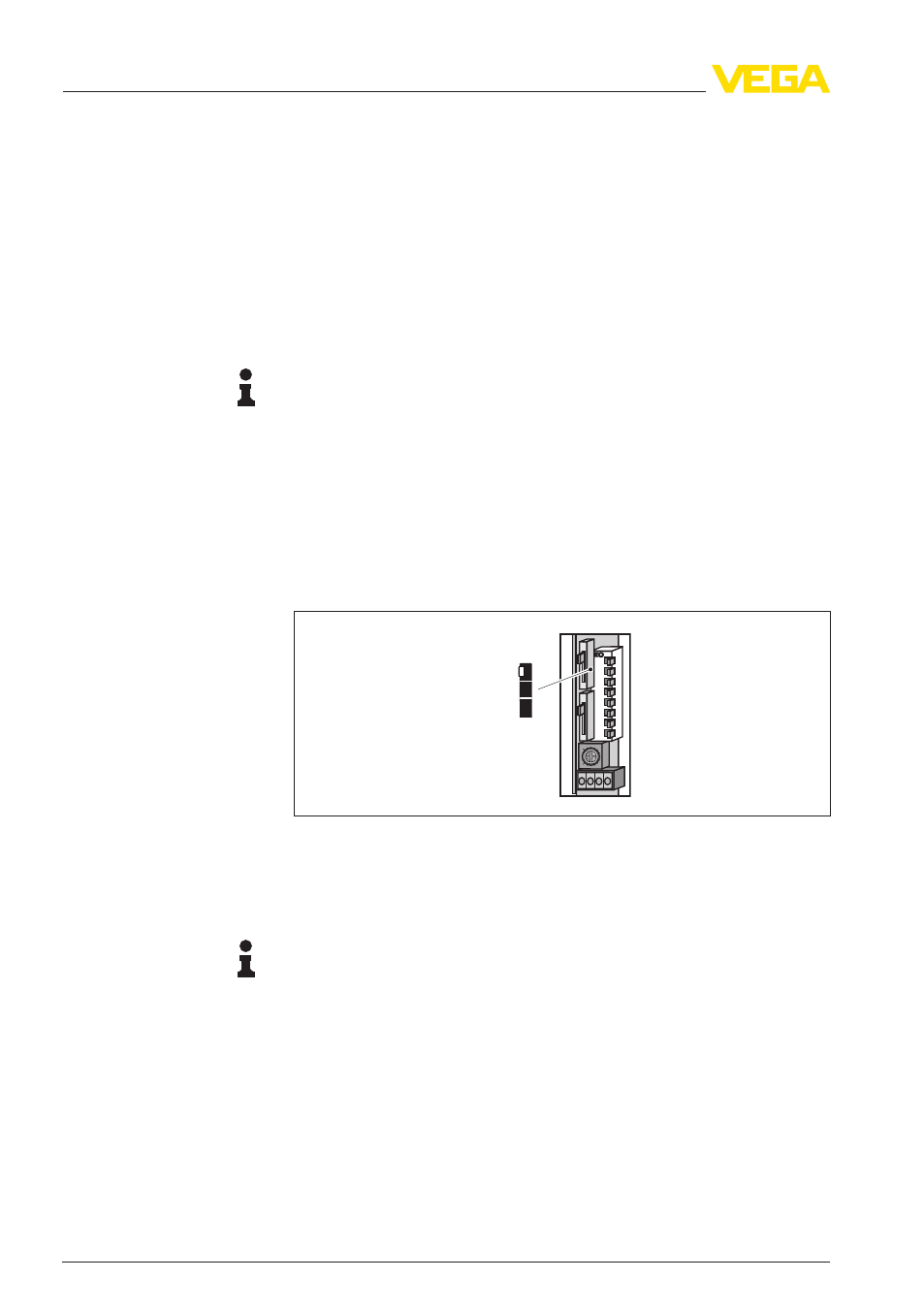

Рис. 128: Ползунковый переключатель (E) для установки задержки
переключения
Установленная задержка переключения относится к функции
переключения реле и действует только для задержки включения.
Примечание:
При всех установках точки переключения необходимо учитывать,
что между достижением точки переключения и срабатыванием
функции переключения действует задержка переключения дли-
тельностью 0,5 сек. Поэтому при выполнении установки потен-
циометр нужно поворачивать достаточно медленно.
Дополнительную задержку переключения рекомендуется вклю-
чать только после выполнения установки.
С помощью 3-ступенчатого переключателя можно выбрать сле-
дующие задержки переключения.
l
6 s
l
3 s
Установка задержки
переключения (пол-
зунковый переключа-
тель E)
