Режим
работы
Уровень
Канал 1
Канал 2
Индикаторы
состояния
max. -
min.
6
4
5
16
17
15
ye ye
gn rd
max. -
min.
6
4
5
16
17
15
ye ye
gn rd
max. -
min.
6
4
5
16
17
15
ye ye
gn rd

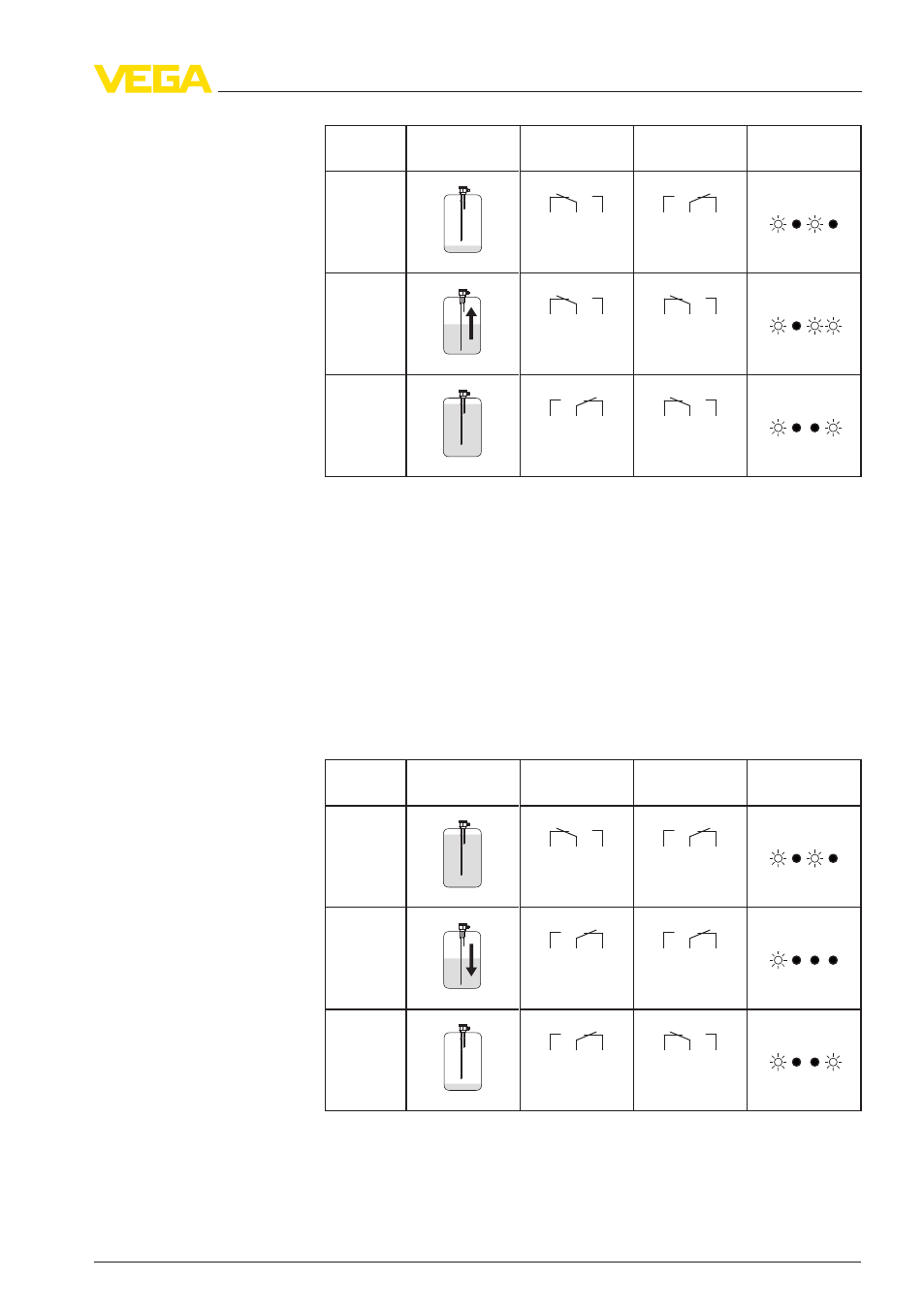

Двухканальное управление - min./max.
Необходимые условия:
l
Канал 1: Защита от сухого хода (min.) - Блок DIL-пере-
ключателей (A) - переключатель 5 на on
l
Канал 2: Защита от переполнения (max.) - Блок DIL-пере-
ключателей (A) - переключатель 6 на off
l
Канал 1 (реле 1) и Канал 2 (реле 2) переключаются отдельно
(CH 2 output separate)
l
Двухканальное управление (две отдельные точки переклю-
чения) - Блок DIL-переключателей (A) - переключатель 4 на
off
Режим
работы
Уровень
Канал 1
Канал 2
Индикаторы
состояния
min. -
max.
6
4
5
16
17
15
ye ye
gn rd
min. -
max.
6
4
5
16
17
15
ye ye
gn rd
min. -
max.
6
4
5
16
17
15
ye ye
gn rd
