Индикаторы состояния реле
-
Желтые индикаторы состояния реле реагирует в зави-
симости от установленного режима работы (min./max.)
-
Индикатор состояния реле горит при активном (под
током) состоянии реле
-
Индикатор состояния реле не горит, если реле находится
в обесточенном состоянии
3-ступенчатый переключатель для установки режима работы
второго релейного выхода. Отдельные установки переключателя
имеют следующие назначения:
1 2 3 4 5 6 7
8
O
N
3
1
3362
CH1 output parallel
CH2 output separate
CH1 with alarm

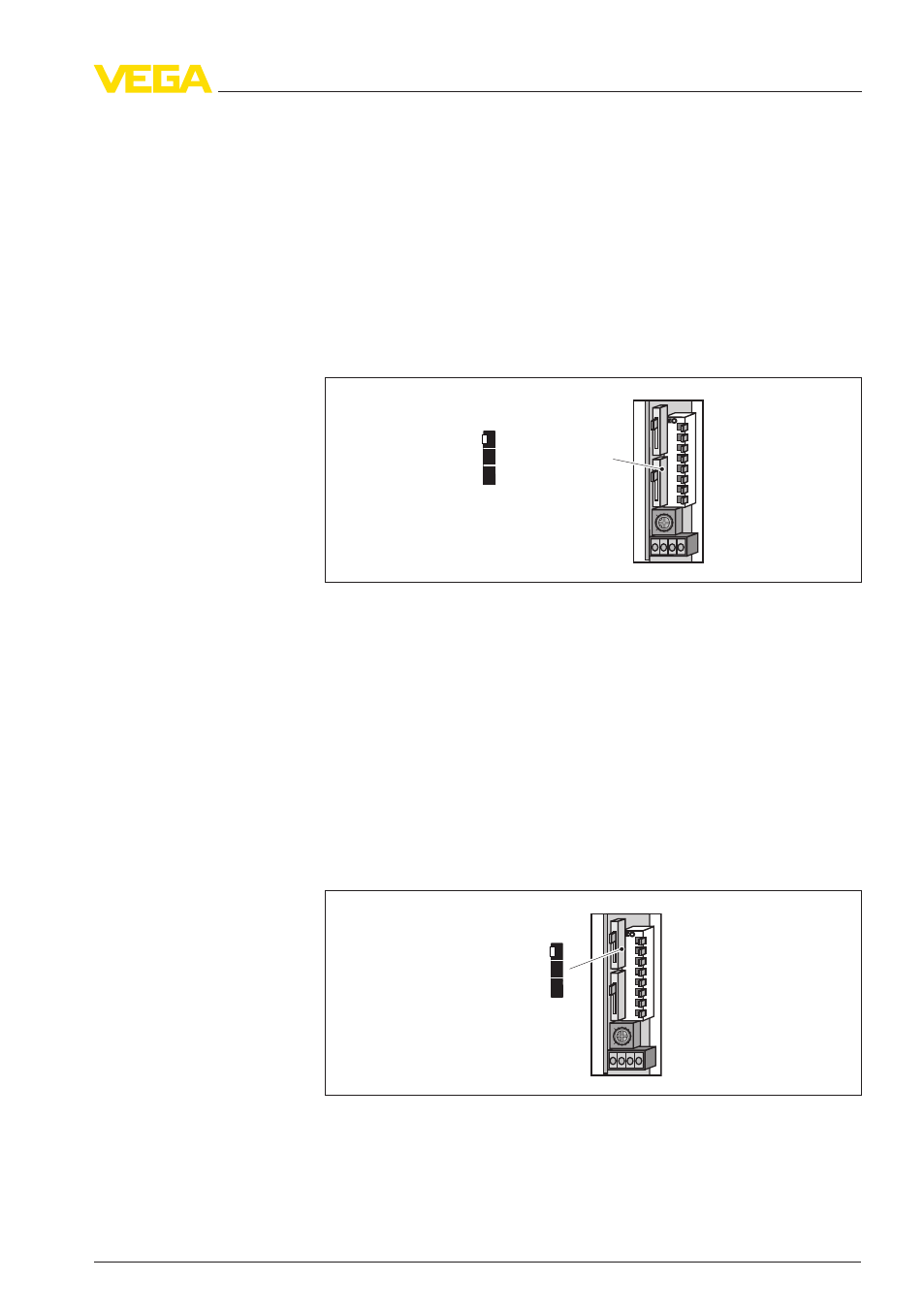

Рис. 16: Ползунковый переключатель для установки релейных выходов (D)
l
CH
1 output parallel - Оба релейных выхода переключаются
параллельно. Второе реле (15 - 17) переключается анало-
гично реле 1 (4 - 6)
l
CH
2 output separate - Двухточечное управление или два
независимых релейных выхода. Второе реле (15 - 17) пере-
ключается независимо от реле 1 (4 - 6)
l
CH
1 with alarm - Сигнал неисправности через релейный
выход 2. Второе реле (4 - 6) выдает сигнал неисправности.
3-ступенчатый переключатель для установки задержки пере-
ключения. Установленная задержка переключения действует
для задержки включения и выключения.
O
N
3
1
3362
6 s
3 s
0,5 s
1 2 3 4 5 6 7
8
Рис. 17: Ползунковый переключатель для установки задержки пере-
ключения (E)
l
6 s
l
3 s
l
0,5 s
Ползунковый пере-
ключатель для уста-
новки релейных
выходов (D)
Ползунковый пере-
ключатель для уста-
новки задержки
переключения (E)
