8
.3
Установка задержки переключения
Посредством ползункового переключателя (E) установите для
устройства задержку переключения.
O
N
3
1
3362
6 s
3 s
0,5 s
1 2 3 4 5 6 7
8

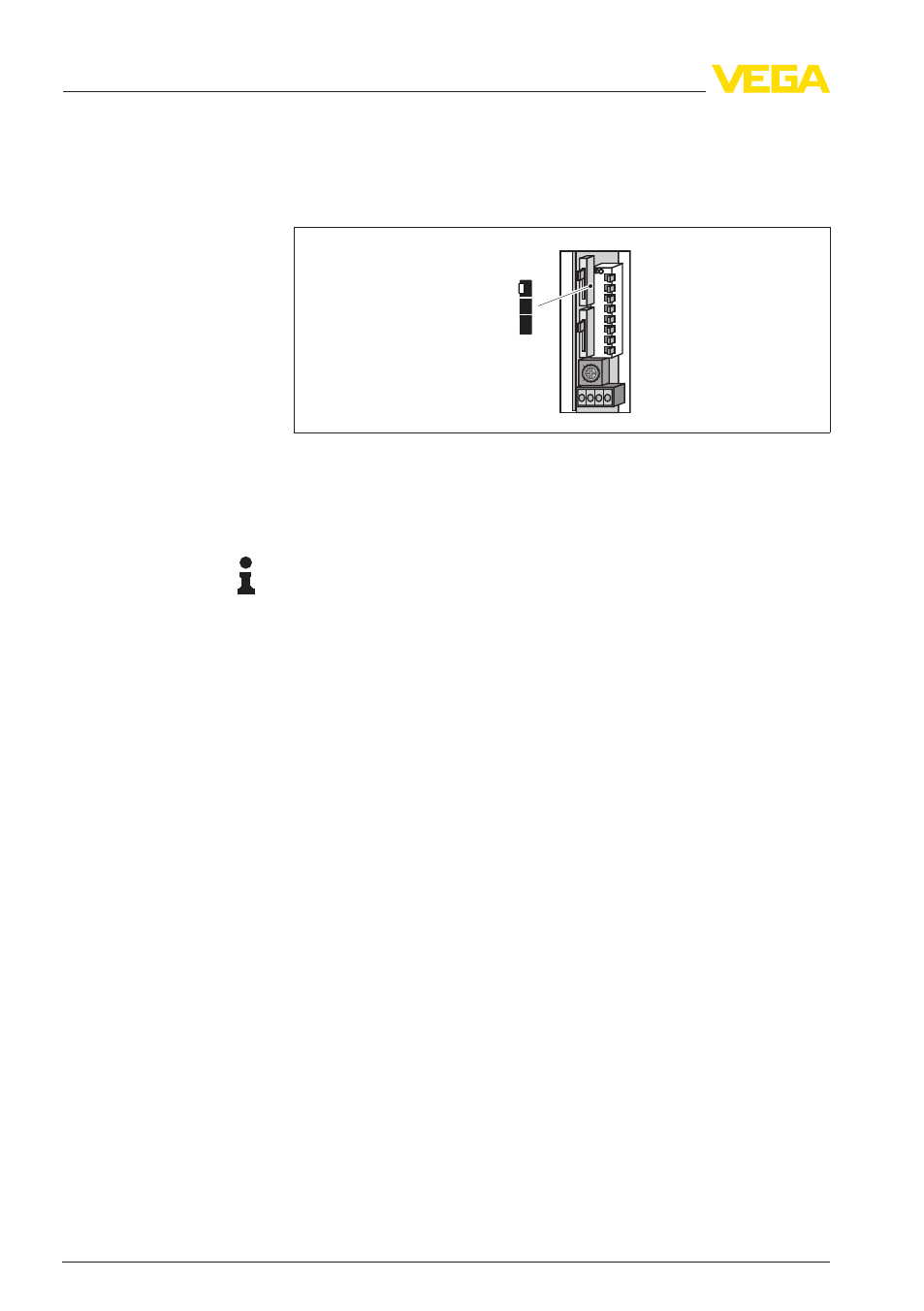

Рис. 98: Ползунковый переключатель (E) для установки задержки пере-
ключения
Установленная задержка переключения относится к функции
переключения реле и действует только для задержки включения.
Примечание:
При всех установках точки переключения необходимо учитывать,
что между достижением точки переключения и срабатыванием
функции переключения действует задержка переключения дли-
тельностью 0,5 сек. Поэтому при выполнении установки потен-
циометр нужно поворачивать достаточно медленно.
Дополнительную задержку переключения рекомендуется вклю-
чать только после выполнения установки.
С помощью 3-ступенчатого переключателя можно выбрать сле-
дующие задержки переключения.
l
6 s
l
3 s
l
0,5 s
8
.4
Активирование контроля обрыва линии
Контроль обрыва линии или функция тревожной сигнализации
определяет функцию устройства при неисправности.
Если измерительный зонд применяется без контроля обрыва
линии, выдается сигнал неисправности. В этом случае устано-
вите переключатель (7) на off.
Контролируются только неисправности канала 1.
Установка задержки
переключения (пол-
зунковый переключа-
тель E)
