7
Пуск в эксплуатацию - Одноканальное
управление (сигнализация предельного
уровня)
7
.1
Установка функции реле
3-ступенчатый переключатель. Отдельные установки переклю-
чателя имеют следующие назначения:
1 2 3 4 5 6 7
8
O
N
3
1
3362
CH1 output parallel
CH2 output separate
CH1 with alarm

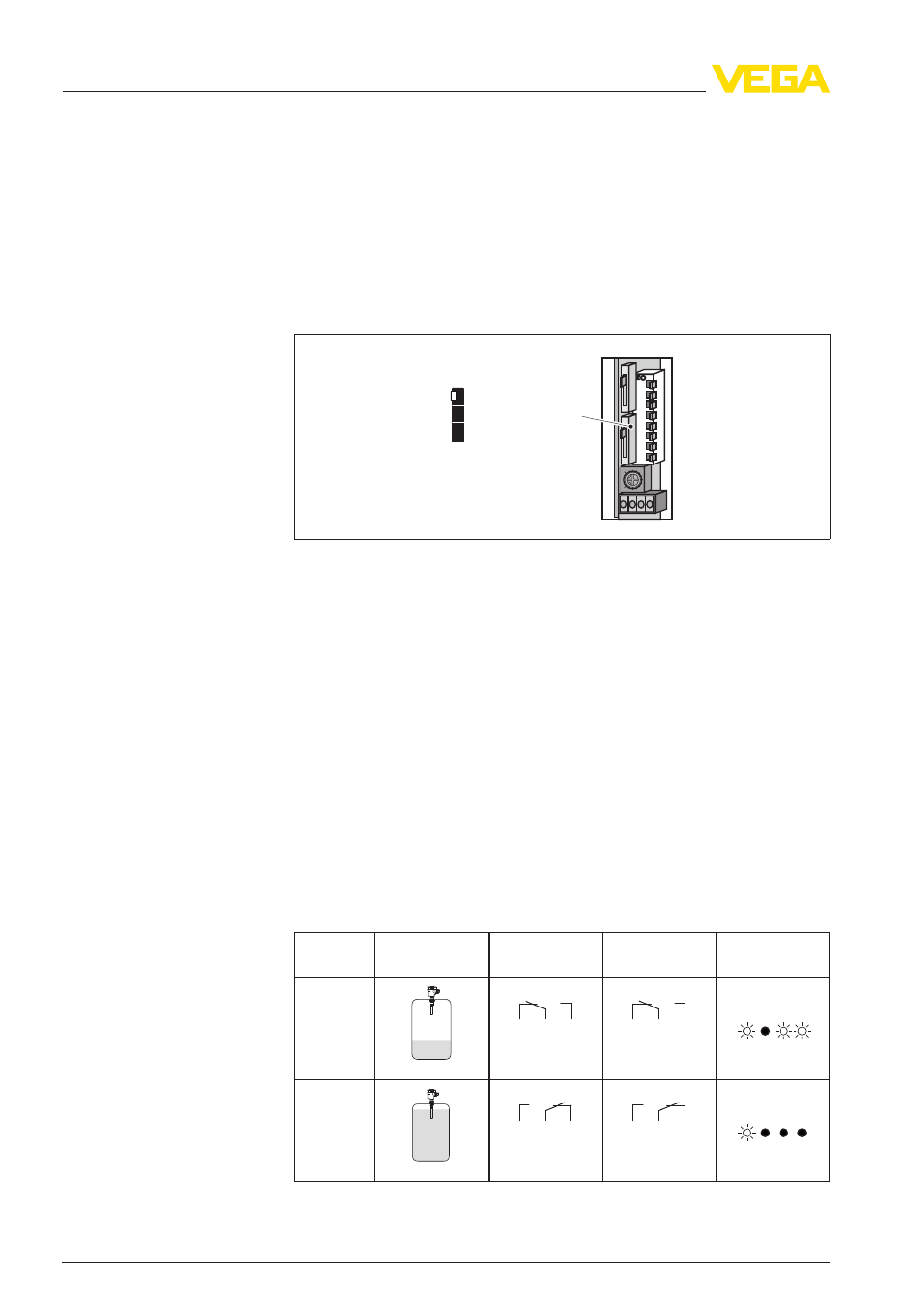

Рис. 18: Ползунковый переключатель для установки релейных выходов (D)
l
CH
1 output parallel - Оба релейных выхода переключаются
параллельно
l
CH
2 output separate - Релейные выходы переключаются
отдельно
l
CH
1 with alarm - Сигнал неисправности через релейный
выход 2
В таблице ниже даны состояния переключения реле и контр-
ольные индикаторы в зависимости от установленного режима
работы и уровня.
Сигнализация предельного уровня с одной точкой пере-
ключения
l
Min. (защита от сухого хода) или Max. (защита от пере-
полнения)
l
Канал 1 (реле 1) и Канал 2 (реле 2) переключаются
параллельно (CH 1 output parallel)
Режим
работы
Уровень
Канал 1
Канал 2
Индикаторы
состояния
max.
6
4
5
16
17
15
ye ye
gn rd
max.
6
4
5
16
17
15
ye ye
gn rd
Установка релейных
выходов (ползунко-
вый переключатель D)
CH 1 output parallel
24
VEGATOR
632 • Устройство формирования сигнала
7 Пуск в эксплуатацию - Одноканальное управление (сигнализация
предельного уровня)
