Типовой шильдик содержит важные данные для идентификации
и применения прибора:
1
2
3
4
5
7
8
9
10 11
12
13
14
6

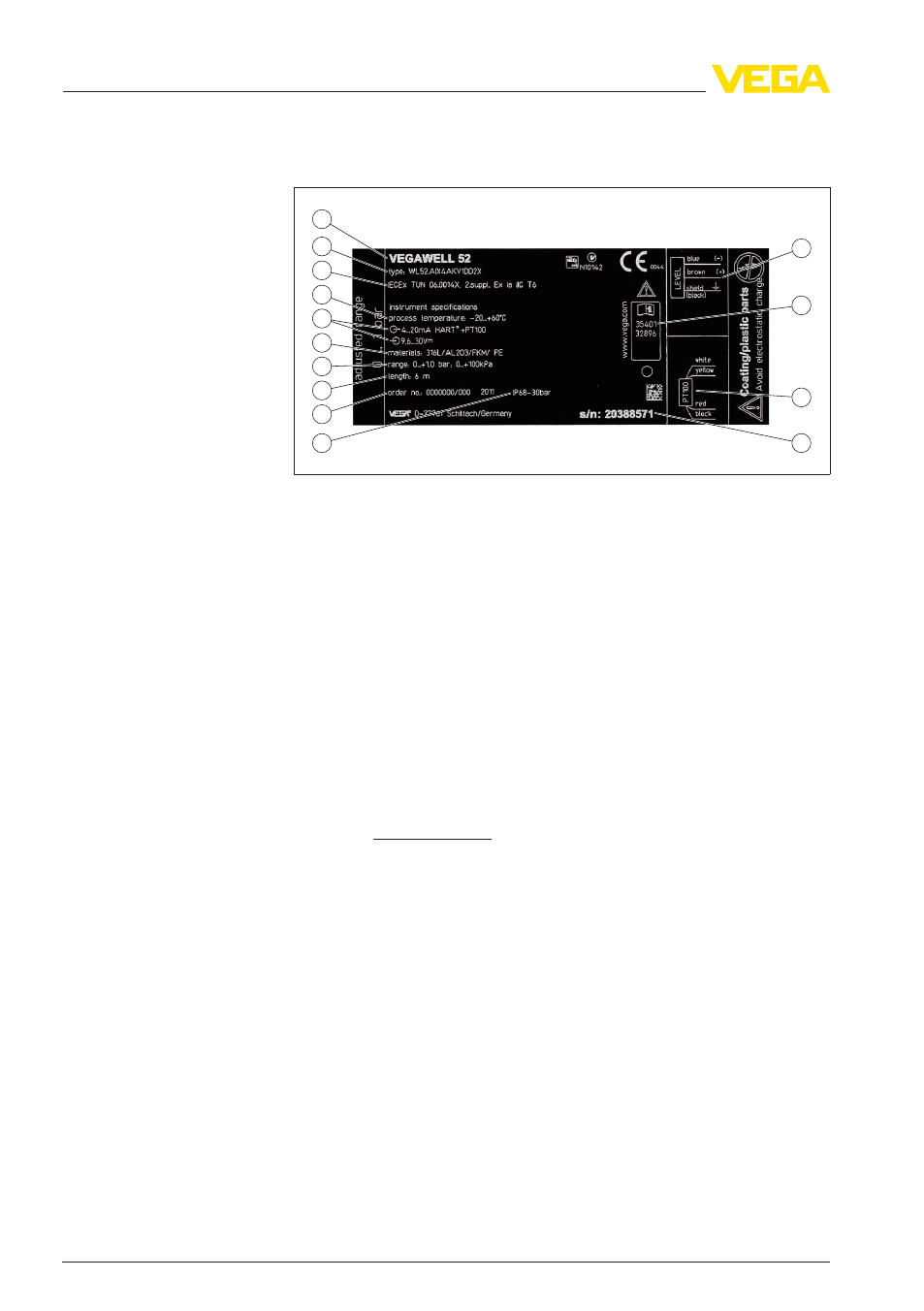

Рис. 2: Данные на типовом шильдике VEGAWELL 52 (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Температура процесса
5 Сигнальный выход/Напряжение питания
6 Материалы чувствительного элемента/ измерительной ячейки/
уплотнения измерительной ячейки/ соединительного кабеля
7 Диапазон измерения
8 Длина кабеля
9 Номер заказа
10 Степень защиты
11 Серийный номер устройства
12 Назначение соединительного кабеля для температуры
13 Идент. номера документации
14 Назначение соединительного кабеля для уровня
На сайте www.vega.com, через "VEGA Tools" и "serial number
search" по серийному номеру можно получить информацию о
данных устройства при поставке. Серийный номер находится на
типовом шильдике на несущем тросе или корпусе.
3 .2 Принцип работы
Преобразователь давления VEGAWELL 52 предназначен для
измерения уровня в колодцах, бассейнах и открытых емкостях,
особенно на воде/сточных водах, а также на судах.
1)
Измерительная ячейка CERTEC
®
имеет прочную керамическую
мембрану. Под действием гидростатического давления на мем-
брану изменяется емкость измерительной ячейки. Это измене-
ние преобразуется в соответствующий выходной сигнал.
1) На закрытых емкостях под вакуумом применимо устройство с
диапазоном измерения абсолютного давления.
Типовой шильдик
Область применения
Принцип действия
8 VEGAWELL 52 • 4 … 20 mA/HART Pt
3 Описание изделия
